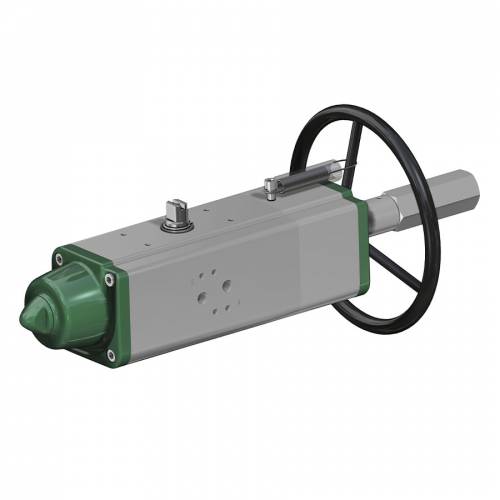

Einfachwirkender pneumatischer Stellantrieb GSV mit integrierter Handsteuerung

Makro Pneumatische Stellantriebe

Kategorie Stellantriebe mit integrierter Handbedienung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN ACTUATORS WITH INTEGRATED HANDWHEEL

DATENBLATT HERUNTERLADEN

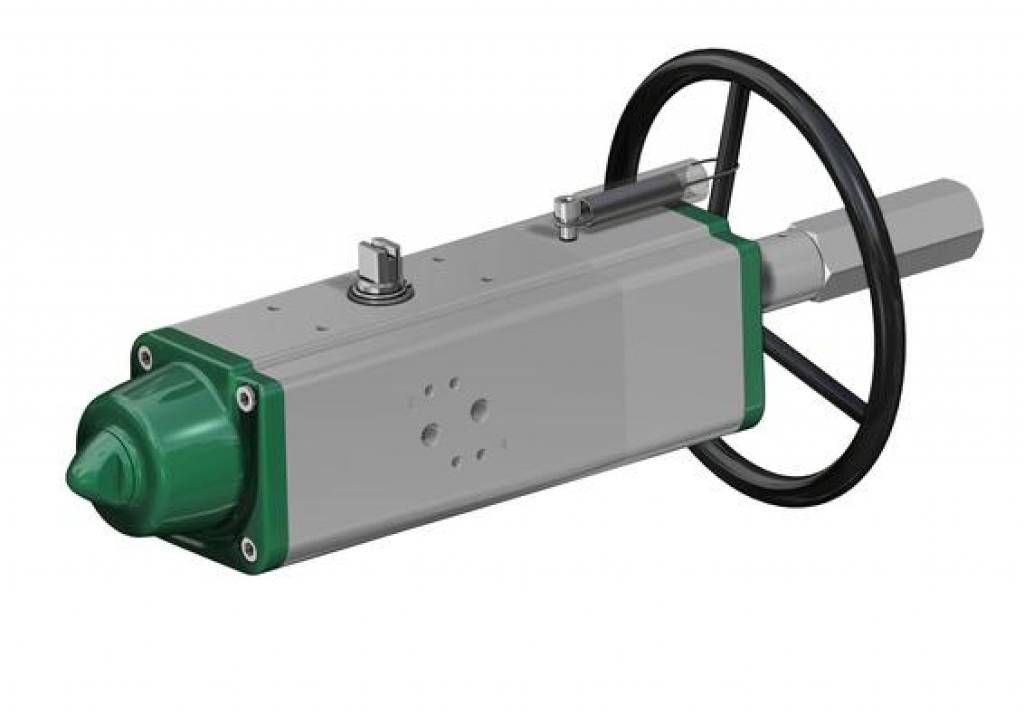

GSV30-GSV960

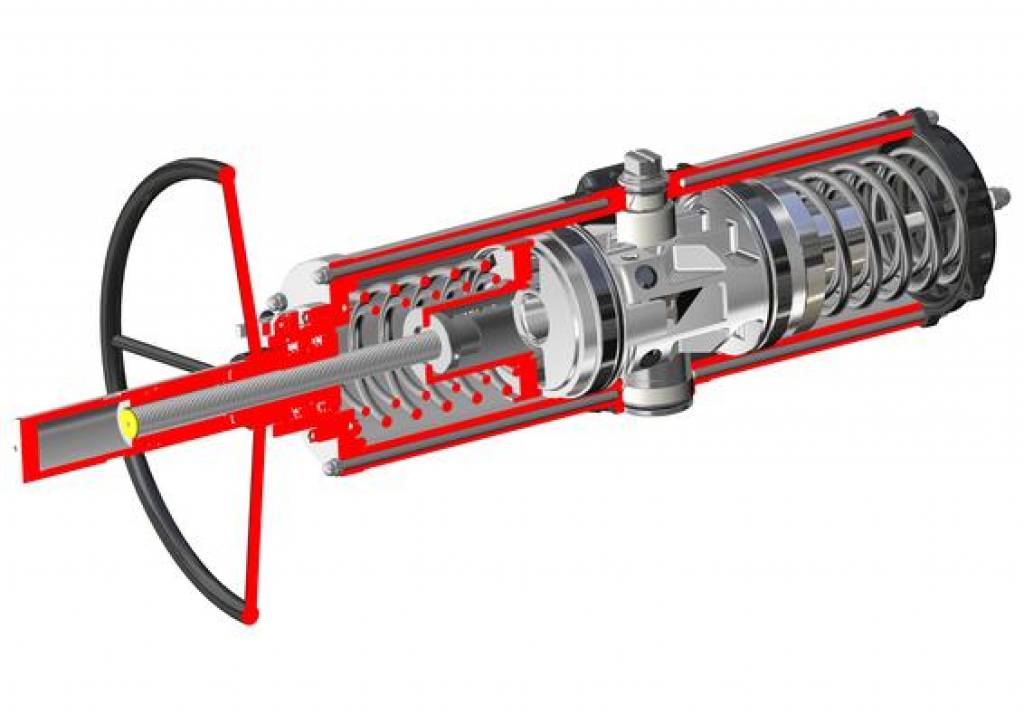

GSV1920

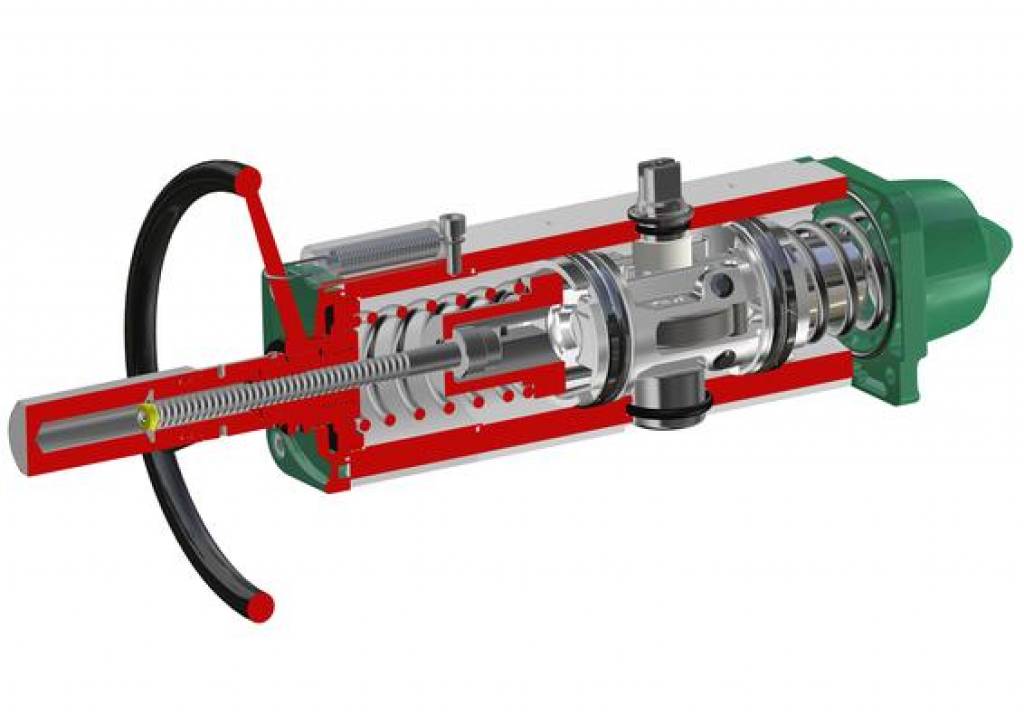

GSV53-GSV960

GSV1920

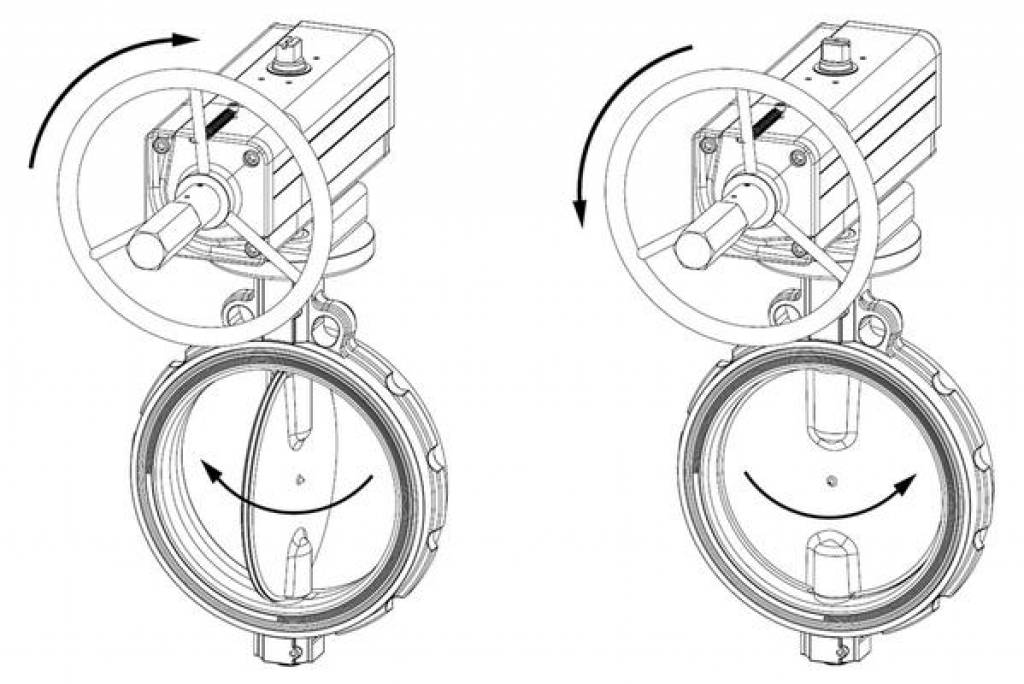

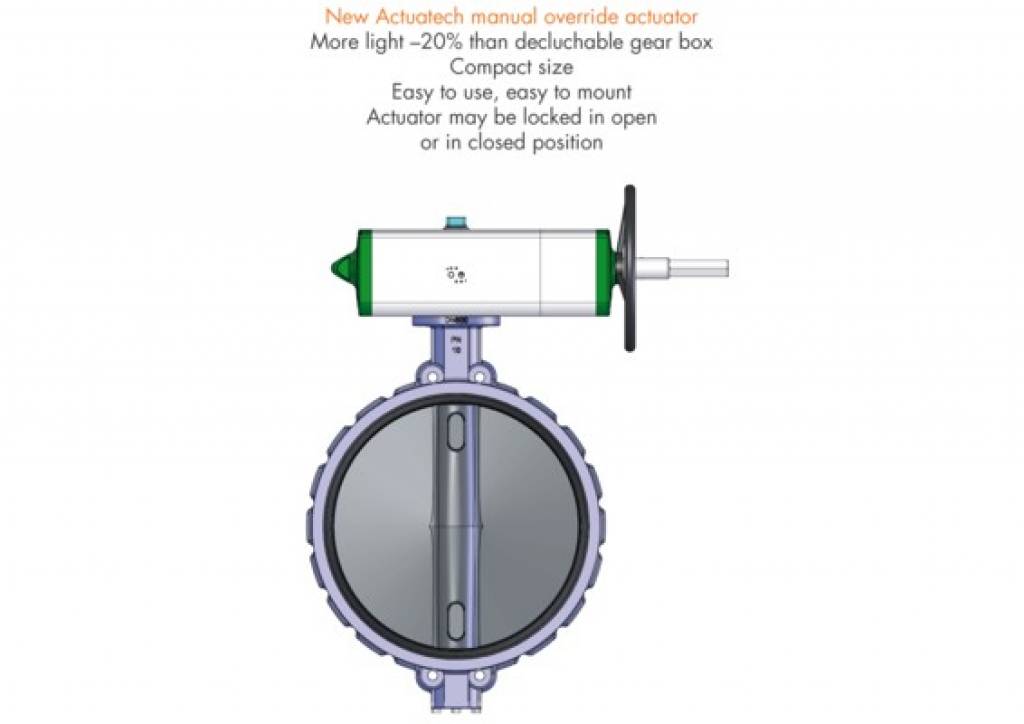

Offene und geschlossene Position

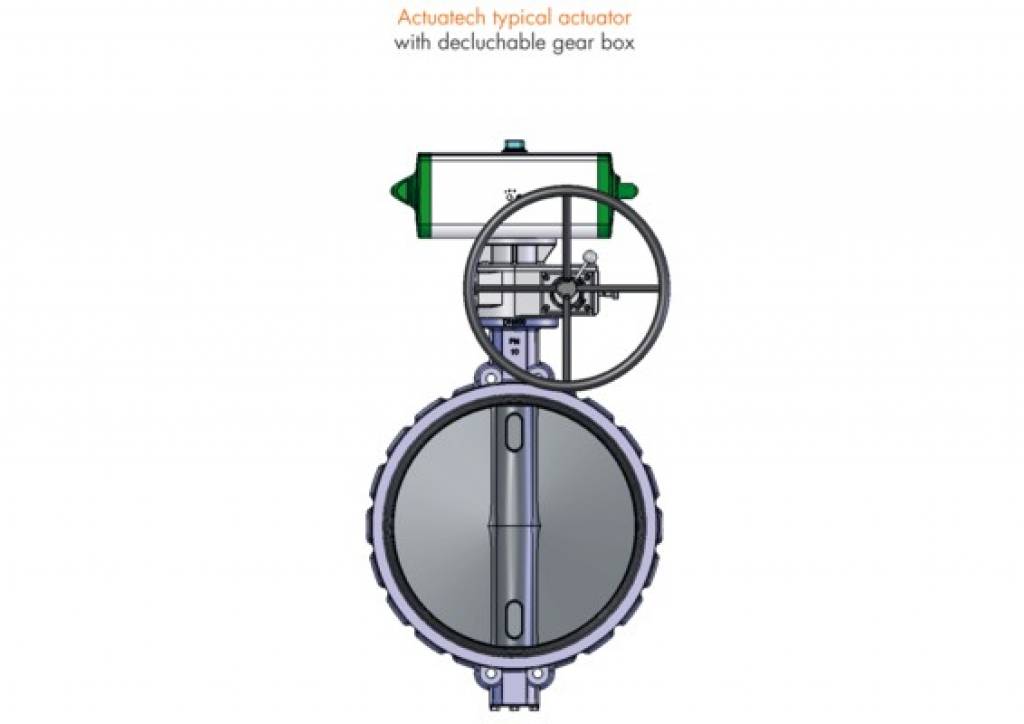

Davor

Ab sofort verfügbar

Einfachwirkender pneumatischer Stellantrieb GSV mit integrierter Handsteuerung - vorteile -

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm) und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche

6.Stainless steel shaft
Higher corrosion resistance

Integrierter Anschluss für NAMUR-Magnetventile GD15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei ACTUATECH
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 30 Nm bis 1920 Nm
Flanschanschluss: EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16
In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: das Rückstellmoment hängt nur von der Wirkung der Feder ab und ist unabhängig vom Versorgungsdruck
Es stehen 4 verschiedene Federeinstellungen zur Verfügung; siehe Tabelle
Das automatische Schließen mittels Federn erfolgt im Uhrzeigersinn
Die Größe der Federn (6 = 5,6 bar) ist in der Artikelnummer der Stellantriebe GSV in Standardausführung gefolgt vom Anlaufdrehmoment in Nm bei einem Druck von 5,6 bar angegeben.
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU

BETRIEBSBEDINGUNGEN
Temperatur: -20°C bis +80°C (Sonderausführungen: Hohe Temperatur: -20°C +150°C; niedrige Temperatur: -50°C +60°C)
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft
Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

Bei Bedarf kann der von unser hergestellte pneumatische Stellantrieb mit Vierteldrehung mit einem Handantrieb ausgestattet werden.
Der Antrieb kann sowohl in die doppeltwirkende als auch in die einfachwirkende Ausführung integriert werden.
Damit das System ordnungsgemäß funktioniert und die mechanische Integrität der Vorrichtung gewährleistet ist, muss sichergestellt sein, dass der pneumatische Antrieb von den Druckluftversorgungsleitungen getrennt ist, bevor Arbeiten mit dem Handantrieb ausgeführt werden können.
Das Handrad wirkt auf das primäre mechanische Getriebe des pneumatischen Stellantriebs und erzeugt bei Anlaufmomenten am Handrad gemäß der Norm EN 12570 Ausgangsdrehmomente, die dem Nenndrehmoment des Stellantriebs selbst entsprechen.

GSV30 ÷ GSV960

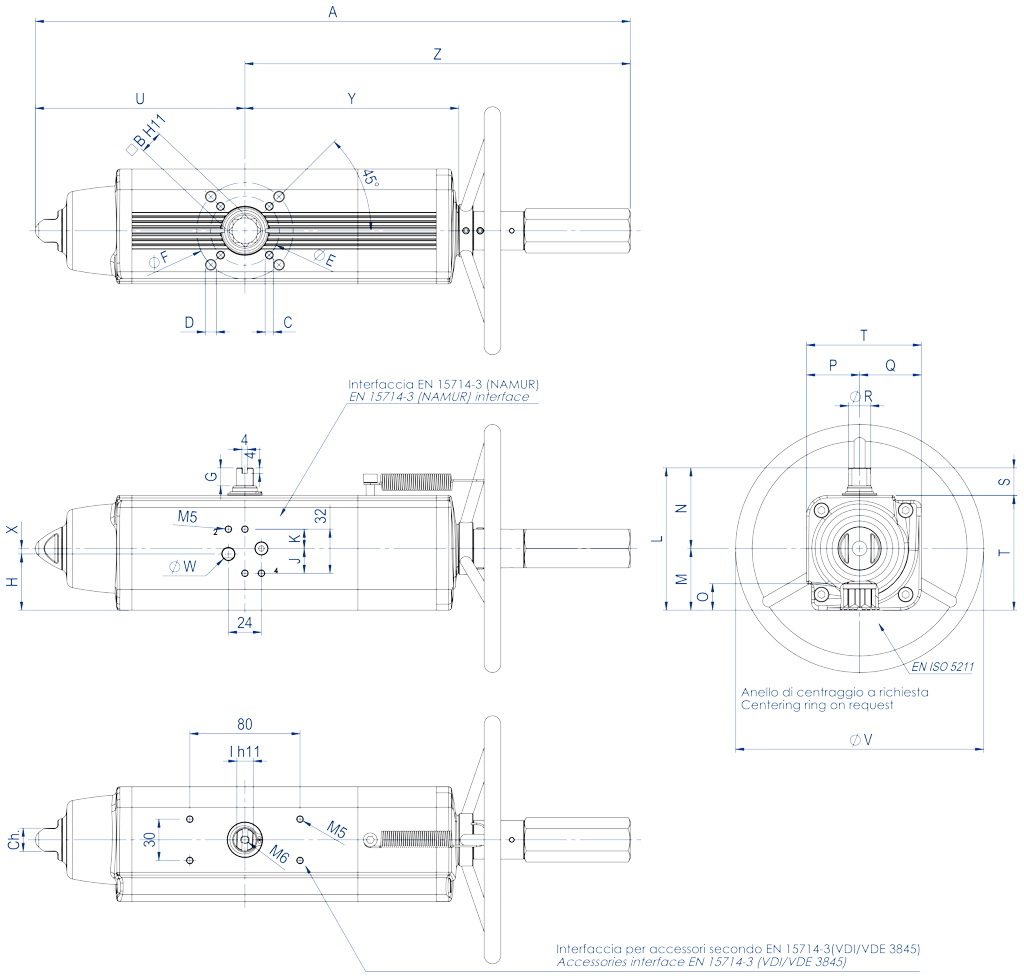

TECHNISCHES DATENBLATT GSV 30 ÷ GSV 240
Artikelnummer	GSV0030401S	GSV0030402S	GSV0053401S	GSV0060401S	GSV0090401S	GSV0120401S	GSV0180401S	GSV0240401S
Dichtungssatz	KGGI0016VX	KGGI0016VX	KGGI0060VX	KGGI0018VX	KGGI0019VX	KGGI0020VX	KGGI0021VX	KGGI0022VX
Baugröße	GSV 30	GSV 30	GSV 53	GSV 60	GSV 90	GSV 120	GSV 180	GSV 240
ISO	F04	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12
A	392,7	392,7	431,4	457,7	534,9	558,5	635	700,8
B	14	14	17	17	22	22	22	27
C x Tiefe	M5x8	M6x9	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15
D x Tiefe	-	M8x12	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18
E	42	50	50	50	70	70	70	102
F	-	70	70	70	102	102	102	125
G	13	13	13	13	16	17	19	19
H	33,7	33,7	40,8	42,8	52,5	56,1	58	57,4
J	18	18	18	18	18	18	18	16
K	14	14	14	14	14	14	14	16
I	10	10	12	12	15	15	19	19
L	90,4	90,4	103,3	107	137,5	141,1	148	164,9
M	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
N	52,7	52,7	58,5	60,2	81	81	86	92
O	16,5	16,5	19,3	19,3	24,8	24,8	24,3	29,5
P	32,7	32,7	38,5	40,2	51	51	56	62
Q	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
R	14,5	14,5	16,2	18	20,2	22,5	25,5	29
S	20	20	20	20	30	30	30	30
T	70,4	70,4	83,3	87	107,5	111,1	118	134,9
U	129,4	129,4	152,1	169,3	196,8	204,8	237	260,2
V	180	180	180	180	220	220	300	300
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"
X	4	4	4	4	4	4	4	-
Y	137,6	137,6	154,8	163,9	183,5	199,1	220,8	236,4
Z	263,3	263,3	279,3	288,4	338,1	353,7	398	440,6
Ch	13	13	17	17	22	22	22	27
Anzahl Umdrehungen*	11	11	13	14	16	18	15	16
Gewicht (kg)	3,2	3,2	4,5	5,3	6,8	9	11,7	15,2
Luft (dm³/Zyklus)	0,17	0,17	0,3	0,33	0,55	0,8	1	1,5

* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

TECHNISCHES DATENBLATT GSV 360 ÷ GSV 960
Artikelnummer	GSV0360401S	GSV0480401S	GSV0480402S	GSV0720401S	GSV0720402S	GSV0960401S	GSV0960402S
Dichtungssatz	KGGI0023VX	KGGI0024VX	KGGI0024VX	KGGI0025VX	KGGI0025VX	KGGI0026VX	KGGI0026VX
Baugröße	GSV 360	GSV 480	GSV 480	GSV 720	GSV 720	GSV 960	GSV 960
ISO	F10/F12	F10/F12	F14	F14	F12	F14	F12/F16
A	810,1	842,4	842,4	1035,4	1035,4	1067,7	1067,7
B	27	36	36	36	36	46	46
C x Tiefe	M10x15	M10x15	M16x24	M16x24	M12x18	M16x24	M12x18
D x Tiefe	M12x18	M12x18	-	-	-	-	M20x30
E	102	102	140	140	125	140	125
F	125	125	-	-	-	-	165
G	19,5	19,5	19,5	19,5	19,5	18,5	18,5
H	61,5	78	78	86,5	86,5	99,2	99,2
J	16	16	16	16	16	16	16
K	16	16	16	16	16	16	16
I	22	24	24	27	27	32	32
L	178	198	198	216	216	237,7	237,7
M	78,5	93,5	93,5	101,5	101,5	114,7	114,7
N	99,5	104,5	104,5	114,5	114,5	123	123
O	29,5	38,5	38,5	38,5	38,5	48,5	48,5
P	69,5	74,5	74,5	84,5	84,5	93	93
Q	78,5	93,5	93,5	101,5	101,5	114,7	114,7
R	31,8	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30	30
T	148	168	168	186	186	207,7	207,7
U	306,6	324,1	324,1	399	399	414	414
V	350	350	350	400	400	400	400
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
X	-	-	-	-	-	-	-
Y	282,3	297,1	297,1	365,6	365,6	382,9	382,9
Z	503,5	518,3	518,3	636,4	636,4	653,7	653,7
Ch	27	27	27	36	36	36	36
Anzahl Umdrehungen*	19	20	20	25	25	26	26
Gewicht (kg)	19,5	28,1	28,1	38,8	38,8	50,6	50,6
Luft (dm³/Zyklus)	2	2,8	2,8	4,2	4,2	5,9	5,9

* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

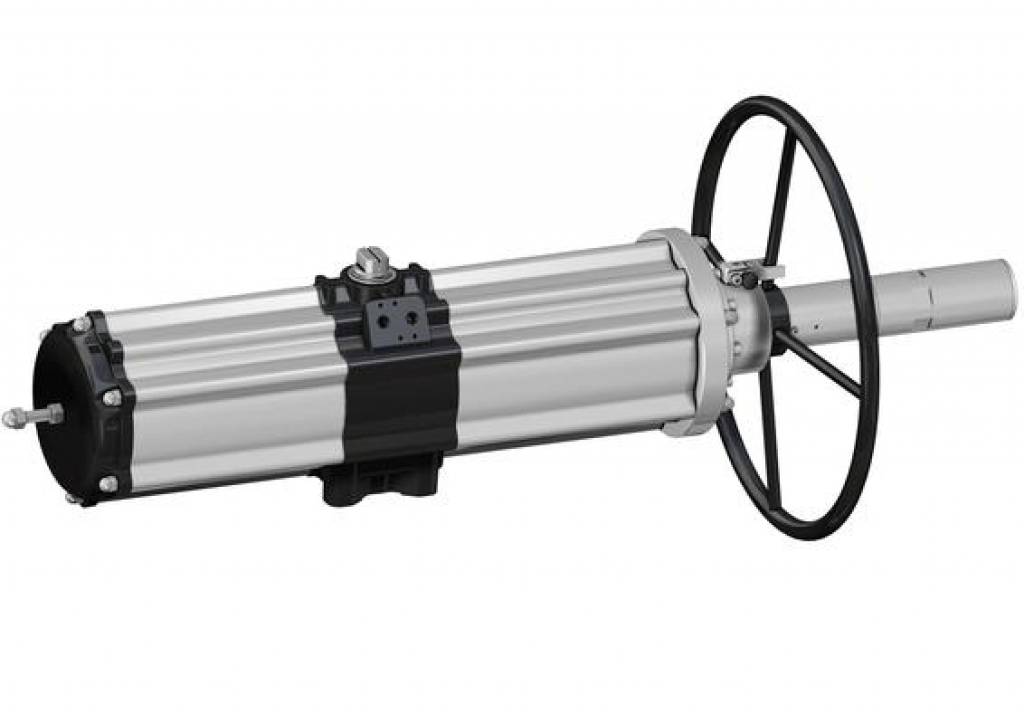

GSV1920

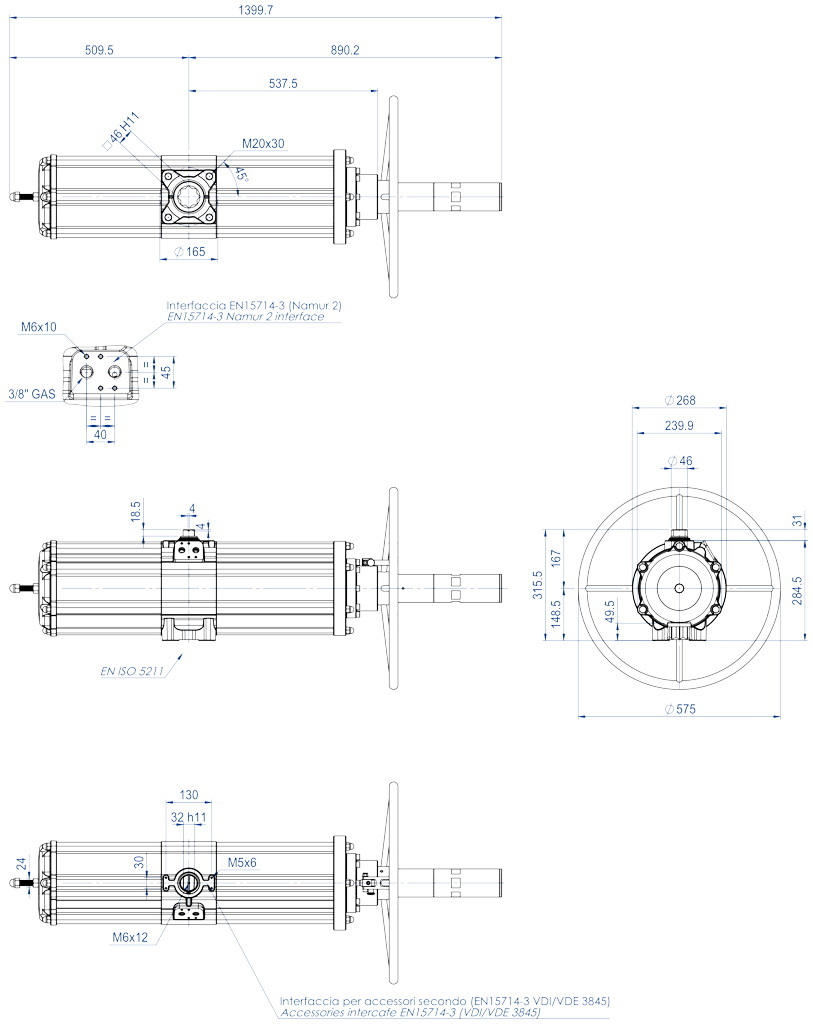

TECHNISCHES DATENBLATT GSV 1920
Artikelnummer	GSV1920E1608A
Dichtungssatz	KGGI0230VX
Baugröße	GSV 1920
ISO	F16
Anzahl der Umdrehungen*	30
Gewicht (kg)	91
Luft (dm³/Zyklus)	12,5

* Theoretische Anzahl der Durchgänge zum Schließen/Öffnen ausgehend von der natürlichen Position.

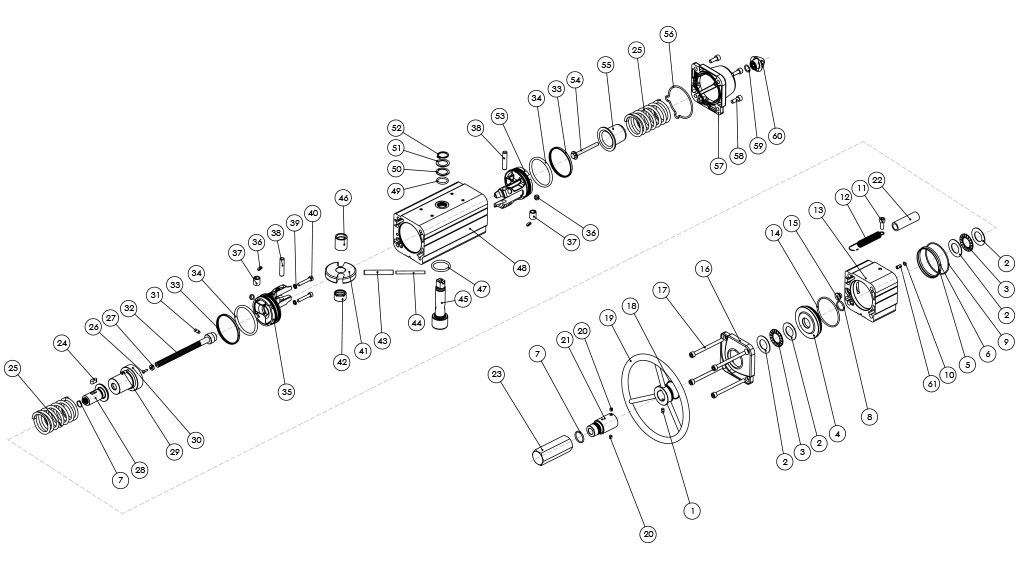

BESTANDTEILE EINFACHWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: BIS GSV960

Einfachwirkender pneumatischer Stellantrieb GSV mit integrierter Handsteuerung - werkstoffe - BESTANDTEILE EINFACHWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: BIS GSV960

WERKSTOFFE BIS GSV960
Pos	Bezeichnung	Menge	Werkstoff
1	Schraube	1	Edelstahl
2*	Unterlegscheiben für Rollenlager	4	Stahllegierung
3*	Rollenlager	2	Stahllegierung
4	Flansch	1	Aluminiumlegierung
5	Zentrierring (nur für GSV360)	1	Aluminiumlegierung
6*	O-Ring (nur für GSV360)	1	Nitrilkautschuk
7*	O-Ring	2	Nitrilkautschuk
8*	O-Ring	1	Nitrilkautschuk
9*	O-Ring	1	Nitrilkautschuk
10*	O-Ring	1	Nitrilkautschuk
11	Schraube	1	Edelstahl
12	Feder	1	Edelstahl
13	Distanzzylinder	1	Aluminiumlegierung
14*	O-Ring	1	Nitrilkautschuk
15*	Dichtungskappe	1	Messing + Nitrilkautschuk
16	Kappe (verändert)	1	Aluminiumlegierung
17	Schraube	4	Edelstahl
18*	O-Ring	1	Nitrilkautschuk
19	Handrad	1	Stahllegierung
20	Justierschraube	2	Edelstahl
21	Schutzrohr	1	Aluminiumlegierung
22	Transparentes Rohr	1	PVC
23	Schutzkappe	1	Aluminiumlegierung
24	Schlüssel	1	Stahllegierung
25	Feder	2	Stahllegierung
26*	Niet	1	Stahllegierung
27*	Anzeige	1	Polypropylen
28	Betätigungsspindel	1	Stahllegierung
29	Gewindebuchse (nur für GSV240)	2	Edelstahl
30	Spezialfederteller	1	Aluminiumlegierung
31	Stift	1	Stahllegierung
32	Betätigungsschraube	1	Stahllegierung
33*	Dichtring (Kolben)	2	Polyurethan
34*	O-Ring Kolben	2	Nitrilkautschuk
35	Kolben (verändert)	1	Aluminiumlegierung
36*	Stützscheibe	4	P.T.F.E. carbo-graphite filled
37	Buchse	2	Stahllegierung
38	Drehbolzen	2	Stahllegierung
39*	Dichtung	2	Stahllegierung + Nitrilkautschuk
40	Schraube	2	Edelstahl
41	Gabel	1	Stahllegierung
42	Wellenhalterung	1	Acetalharz
43	Äußere Spannhülse	1	Stahllegierung
44	Innere Spannhülse	1	Stahllegierung
45	Welle	1	Edelstahl
46	Gleitbuchse	1	Acetalharz
47	O-Ring untere Welle	1	FKM
48	Zylinder	1	Aluminiumlegierung
49	O-Ring obere Welle	1	FKM
50	Äußerer Stützring	1	Acetalharz
51	Unterlegscheibe	1	Edelstahl
52	Seeger-Montagezange	1	Edelstahl
53	Kolben (Standard)	1	Aluminiumlegierung
54	Federvorspannschraube	1	Edelstahl
55	Federteller (Standard)	1	Stahllegierung oder Aluminiumlegierung
56*	O-Ring Kappe	1	Nitrilkautschuk
57	Kappe (Standard)	1	Aluminiumlegierung
58	Schraube	4	Edelstahl
59*	O-Ring	1	Nitrilkautschuk
60	Mutter	1	Aluminiumlegierung
61	Einsatz für O-Ring (nur für GSV53-120-180-360)	1	Edelstahl
* Bestandteile des Ersatzkits

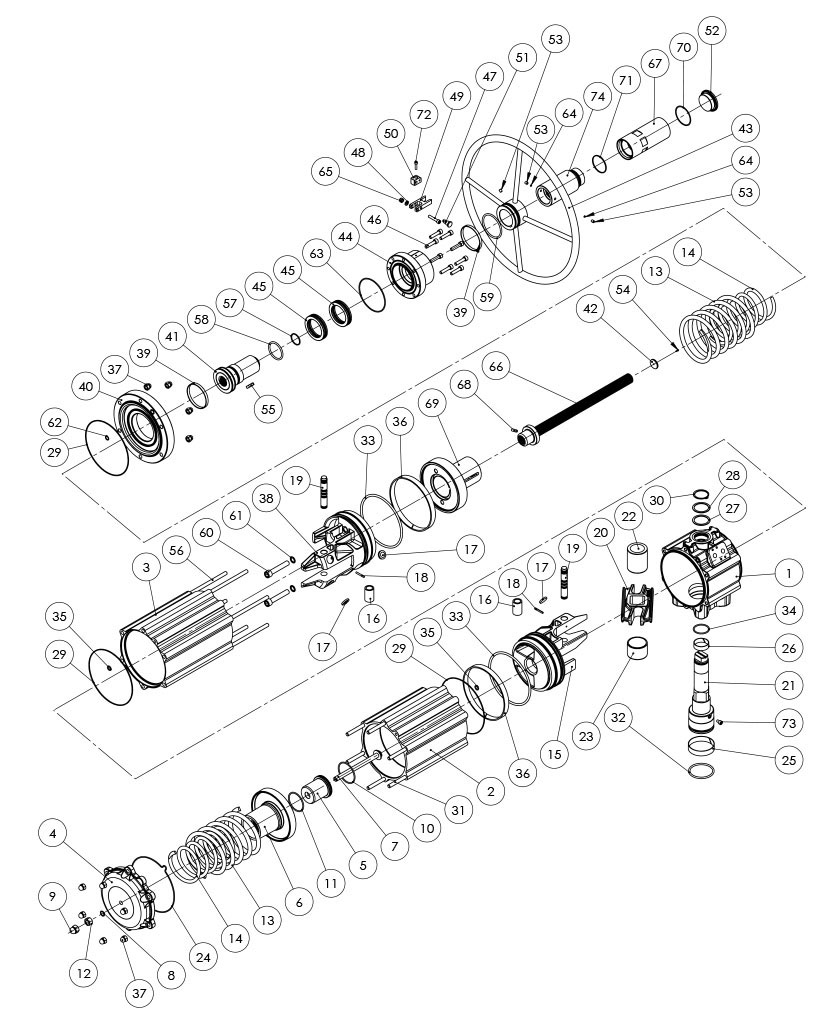

BESTANDTEILE EINFACHWIRKENDER PNEUMATISCHER STELLANTRIEB MIT INTEGRIERTEM HANDRAD - BAUGRÖSSE: WERKSTOFFE GSV1920

WERKSTOFFE GSV1920
Pos	Bezeichnung	Menge	Werkstoff
1	Zylinder	1	Aluminiumlegierung
2	Zylinder	1	Aluminiumlegierung
3	Zylinder	1	Aluminiumlegierung
4	Kappe (Standard)	1	Aluminiumlegierung
5	Innere Federhalterung	1	Aluminiumlegierung
6	Äußere Federhalterung	1	Aluminiumlegierung
7	Federvorspannschraube	1	Edelstahl
8*	O-Ring	1	Nitrilkautschuk
9	Hutmutter	1	Edelstahl
10	O-Ring	1	Nitrilkautschuk
11	O-Ring	1	Nitrilkautschuk
12	Mutter	1	Edelstahl
13	Äußere Feder	2	Stahllegierung
14	Innere Feder	2	Stahllegierung
15	Kolben (Standard)	1	Aluminiumlegierung
16	Buchse	2	Stahllegierung
17*	Stützscheibe	4	Acetalharz
18	Stift	2	Stahllegierung
19	Achse	2	Stahllegierung
20	Gabel	1	Stahllegierung
21	Welle	1	Edelstahl
22	Gleitbuchse	1	Acetalharz
23	Wellenhalterung	1	Acetalharz
24*	O-Ring Kappe	1	Nitrilkautschuk
25*	Buchse (untere Welle)	1	P.T.F.E. carbo-graphite filled
26*	Buchse (obere Welle)	1	P.T.F.E. carbo-graphite filled
27*	Äußerer Stützring	1	Acetalharz
28	Unterlegscheibe	1	Edelstahl
29*	O-Ring	3	Nitrilkautschuk
30	Seeger-Ring	1	Edelstahl
31	Schraube	6	Edelstahl
32*	O-Ring untere Welle	1	FKM
33*	O-Ring Kolben	2	Nitrilkautschuk
34*	O-Ring obere Welle	1	FKM
35*	O-Ring	2	Nitrilkautschuk
36*	Führungsring	2	PTFE kohlenstoff-/graphitverstärkt
37	Mutter	12	Edelstahl
38	Kolben (verändert)	1	Aluminiumlegierung
39*	Lager (Handrad)	2	Polyurethan
40	Kappe (verändert)	1	Aluminiumlegierung
41	Betätigungsspindel	1	Stahllegierung
42*	Anzeige	1	Polypropylen
43	Handrad	1	Stahllegierung
44	Flansch	1	Aluminiumlegierung
45*	Lager	2	Stahllegierung
46	Schraube	8	Edelstahl
47	Schraube	1	Edelstahl
48	Unterlegscheibe	1	Edelstahl
49	Gabelverschluss	1	Aluminiumlegierung
50	Gabelstütze	1	Aluminiumlegierung
51	Verriegelung	1	Edelstahl
52	Schutzkappe	1	Aluminiumlegierung
53	Schraube	3	Edelstahl
54*	Niet	1	Edelstahl
55	Schlüssel	1	Edelstahl
56	Schraube	6	Stahllegierung
57*	O-Ring	1	Nitrilkautschuk
58*	O-Ring	1	Nitrilkautschuk
59*	O-Ring	1	Nitrilkautschuk
60	Schraube	2	Edelstahl
61*	Dichtung	2	Stahllegierung + Nitrilkautschuk
62*	O-Ring	1	Nitrilkautschuk
63*	O-Ring	1	Nitrilkautschuk
64*	Kappe	2	PTFE
65	Mutter	1	Edelstahl
66	Betätigungsschraube	1	Edelstahl
67	Abnehmbares Schutzrohr	1	Aluminiumlegierung
68	Stift	1	Edelstahl
69	Spezialfederteller	1	Stahllegierung
70*	O-Ring	1	Nitrilkautschuk
71*	O-Ring	1	Nitrilkautschuk
72	Schraube	1	Edelstahl
73	Sicherheitsschraube	1	Edelstahl
74	Schutzrohr	1	Aluminiumlegierung
* Bestandteile des Ersatzkits

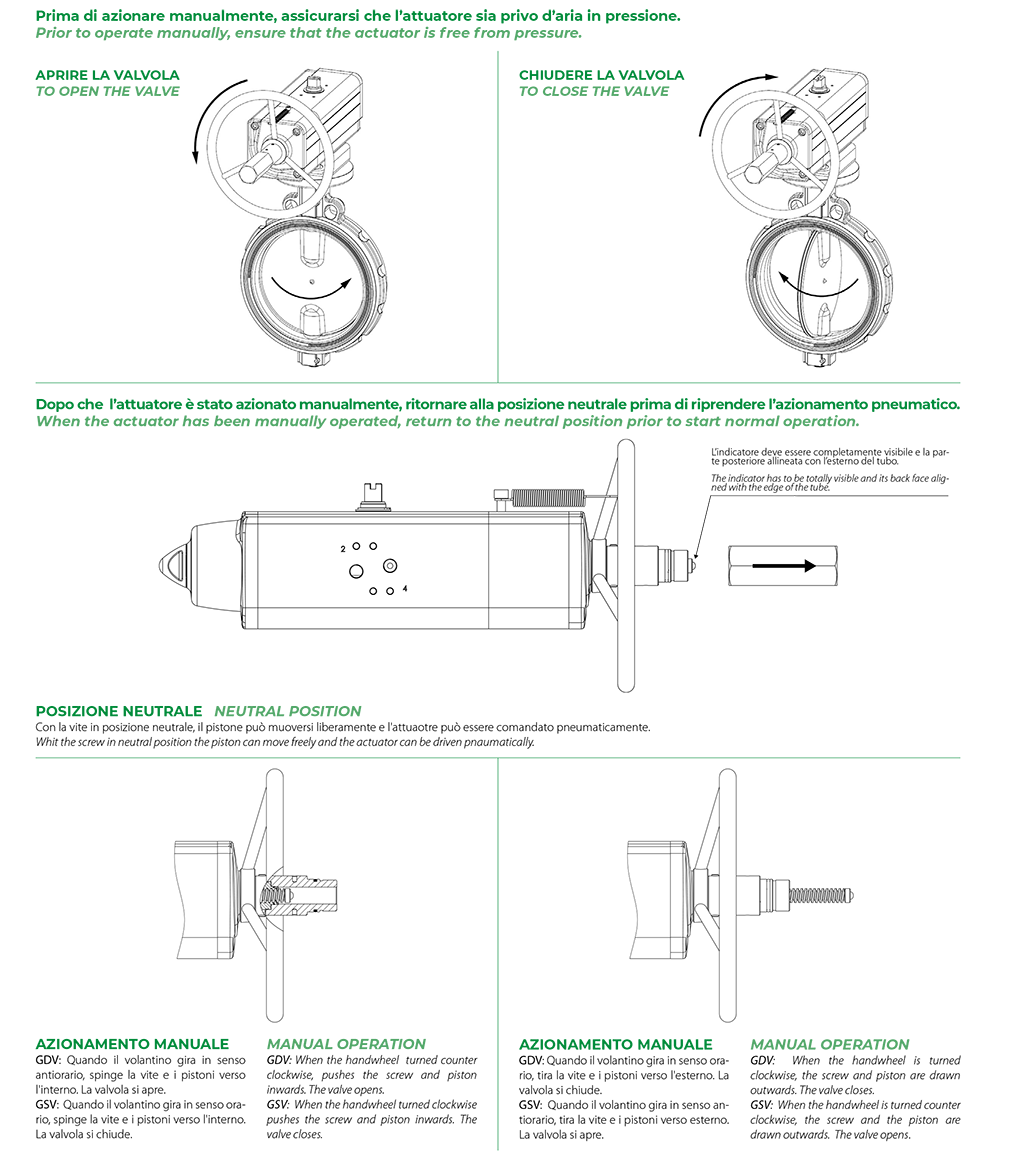

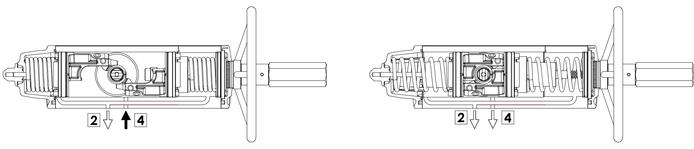

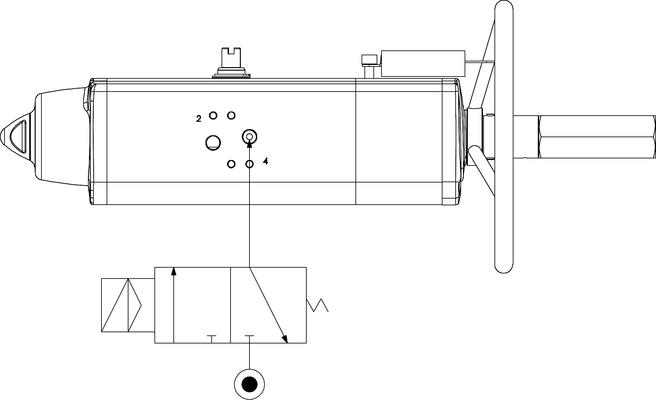

Funktionsschema Stellantrieb mit integriertem Handrad

Einfachwirkender pneumatischer Stellantrieb GSV mit integrierter Handsteuerung - merkmale - Funktionsschema Stellantrieb mit integriertem Handrad

Funktionsschema für Stellantrieb mit integrierter Handsteuerung

Einfachwirkender pneumatischer Stellantrieb GSV mit integrierter Handsteuerung - merkmale - Funktionsschema für Stellantrieb mit integrierter Handsteuerung

Zeichnungen links= Ventil in geöffneter Position
Zeichnungen rechts = Ventil in geschlossener Position

Typisches Luftanschlussdiagramm
Die Kolben der Standard-Antriebe GS sind wie im Bild angezeigt angebracht. Obwohl die Federkraft gering ist, sorgt die Geometrie des Mechanismus am Zyklusende für ein höheres Drehmoment. Wenn sich der Antrieb in der Ventilöffnungsposition befindet und die Federn vollständig zusammengedrückt sind, können die Endanschläge präzise eingestellt werden. Federrückstellantriebe mit Rückwärtswirkung sind erforderlich, wenn das Ventil sich bei ausgeschalteter Druckluft oder Stromversorgung automatisch öffnen soll. Bei rückwärts wirkenden Stellantrieben werden die Kolben wie bei der doppeltwirkenden Version in den Zylinder eingeführt, und aufgrund der Kraft der Feder öffnet der Stellantrieb sich normal. Achtung. Die normalen Drehmomentleistungen in der rückwärts wirkenden Version unterscheiden sich aufgrund ihrer Konstruktion von der Standardversion. Achtung. Um das Ansaugen von Staub oder Schmutz in den Betätigungskammern des Antriebs während der Einwirkung der Feder zu vermeiden, muss auf Anschluss 2 ein Filter montiert werden. Anschluss 4 ist mit der Zwischenkammer verbunden. Wenn dieser unter Druck steht, dreht sich die Welle gegen den Uhrzeigersinn zum Öffnen. Gemäß der internationalen Norm ISO 5599-2 sind die Position, die Lage sowie Ausrichtung und Form der Luftzufuhranschlüsse klar ausgewiesen und mit den Nummern (2) und (4) gekennzeichnet.
