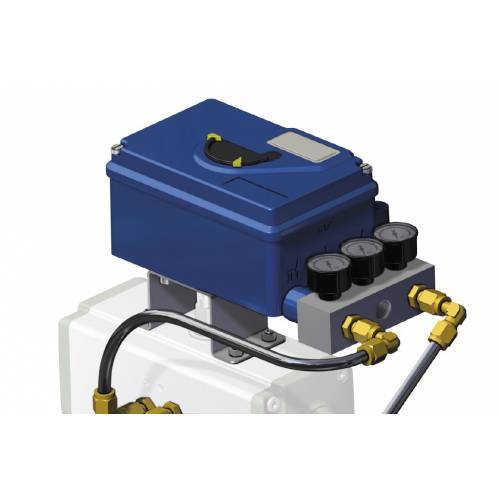

KPFE Elektropneumatischer Stellungsregler 4-20 mA

ATEX-Ausführung
STANDARD
Spoll ValveSTANDARD
Bi-direktionale Wirkung
JA
Verteiler komplett mit Manometer
JA
Epoxidlackiertes Aluminiumgehäuse
STANDARD
Gehäuse aus rostfreiem
OPTION

DER STELLUNGSREGLER WIRD UNKALIBRIERT GELIEFERT. DAS UNTERNEHMEN ACTUATECH S.P.A. IST NICHT VERANTWORTLICH FÜR DAS SET-UP.

HAUPTMERKMALE
- Analoger elektropneumatischer Stellungsregler mit 4 - 20 mA Eingang. Konzipiert für die Steuerung pneumatischer Stellantriebe Einfache Konfiguration durch Schalter und Potentiometer. In der Ausführung mit Rückmeldung ist das Gerät mit einer Stellungsrückmeldung zur kontinuierlichen Ventilüberwachung (4 - 20 mA) ausgestattet.
- Aluminiumgehäuse mit Epoxidharz lackiert, Betriebstemperatur: von - 40 bis + 80 °C
- VERSION: Uni-/bidirektionale Wirkung
- EINGANG: Signal 4 - 20 mA
- ZUSÄTZLICHE EIN- / AUSGÄNGE: Nein
- INTERNE ENDSCHALTER: Nein
- ELEKTRISCHE VERBINDUNG: M20 x 1,5, komplett mit Kabelverschraubung
- Schutzart: IP65 (IP66 auf Anfrage)

INKLUSIVE ZUBEHÖR
- Pneumatischer Verstärker Typ "Spool Valve"
- Verteiler komplett mit Manometer, mit 1/4-18 NPT Anschluss
- Montage-Bausatz für Dreh-Stellantrieb, nach VDI/VDE 3845

OPTIONEN AUF ANFRAGE
- Übertragung Eigensichere 4 - 20 mA Ventilstellung
- 2 Endschalter NAMUR/PNP Mikroschalter mit Eigensicherheit
- Gehäuse aus Edelstahl 316
- Gehäuse und Manometer aus Edelstahl 316

ZERTIFIZIERUNGEN
- Auf Anfrage

FOXBORO ECKART-SRI990

ANMERKUNGEN
Pneumatische und elektro-pneumatische Stellungsregler werden auf Anfrage geliefert, justiert und montiert unter Verwendung von beschichteten Aluminiumrohren und Schnellkupplungen.

Einstellung A = 0 - 90°:
- Steuersignal 4 mA: geschlossene Stellung
- Steuersignal 20 mA: offene Stellung
Einstellung D = 90 - 0°:
- 4 mA Steuersignal: offene Stellung
- 20 mA Steuersignal: geschlossene Stellung

Weitere Angaben finden Sie in der Gebrauchs- und Wartungsanleitung.

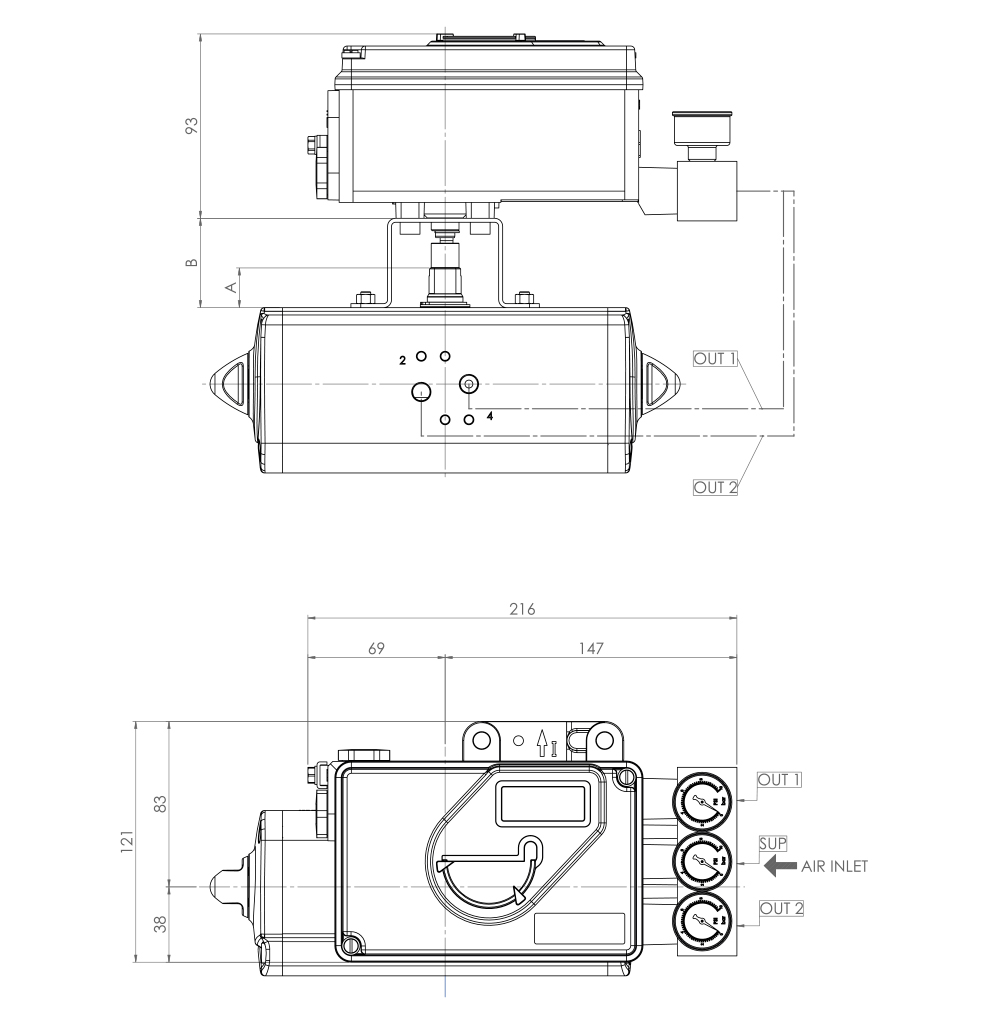

Bi-direktionaler Stellungsregler

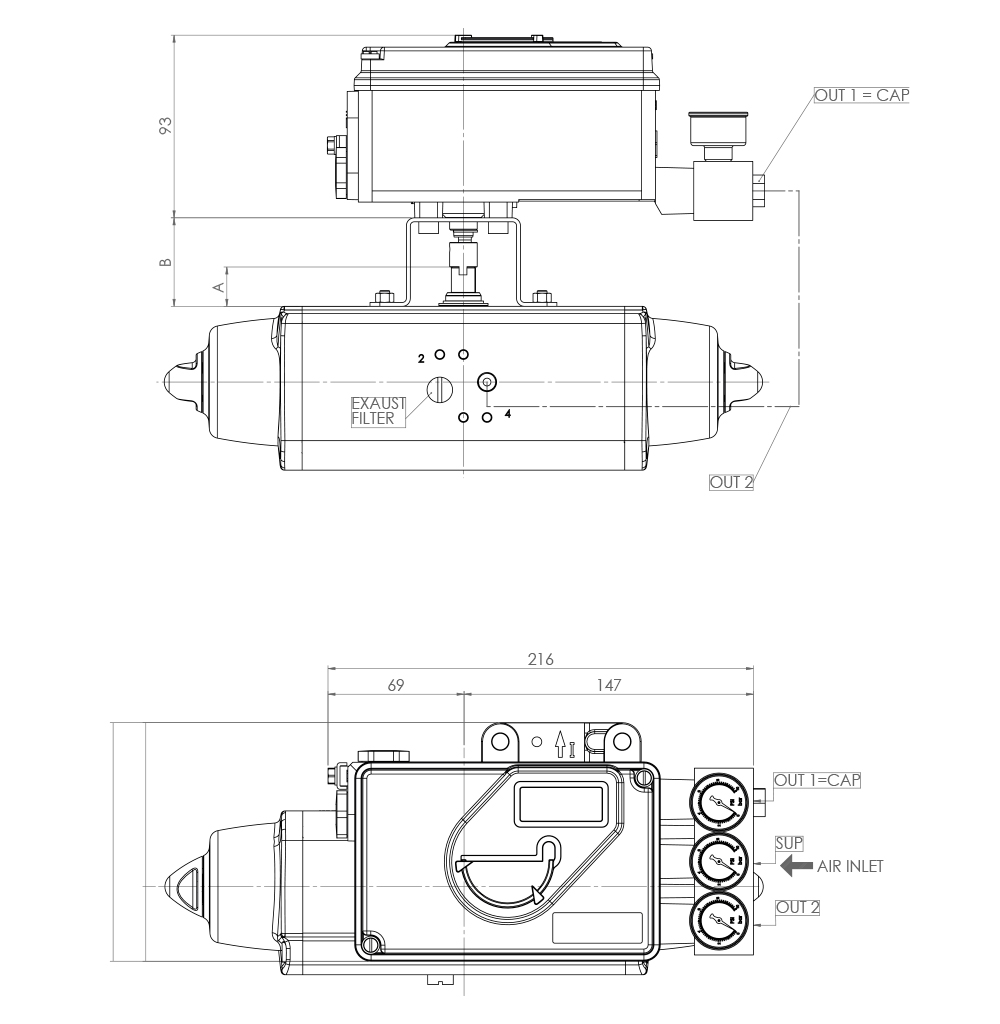

Uni-direktionaler Stellungsregler

Maßzahlen A und B siehe S. 19.
