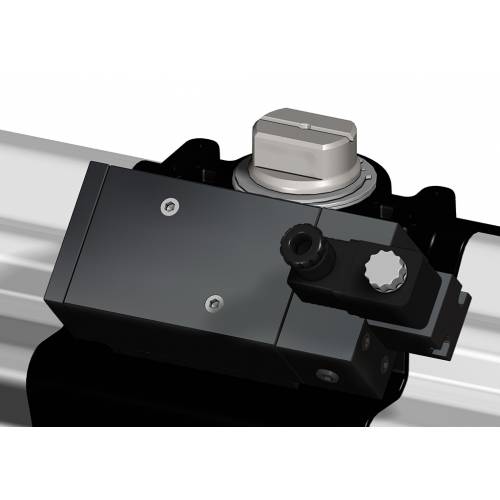

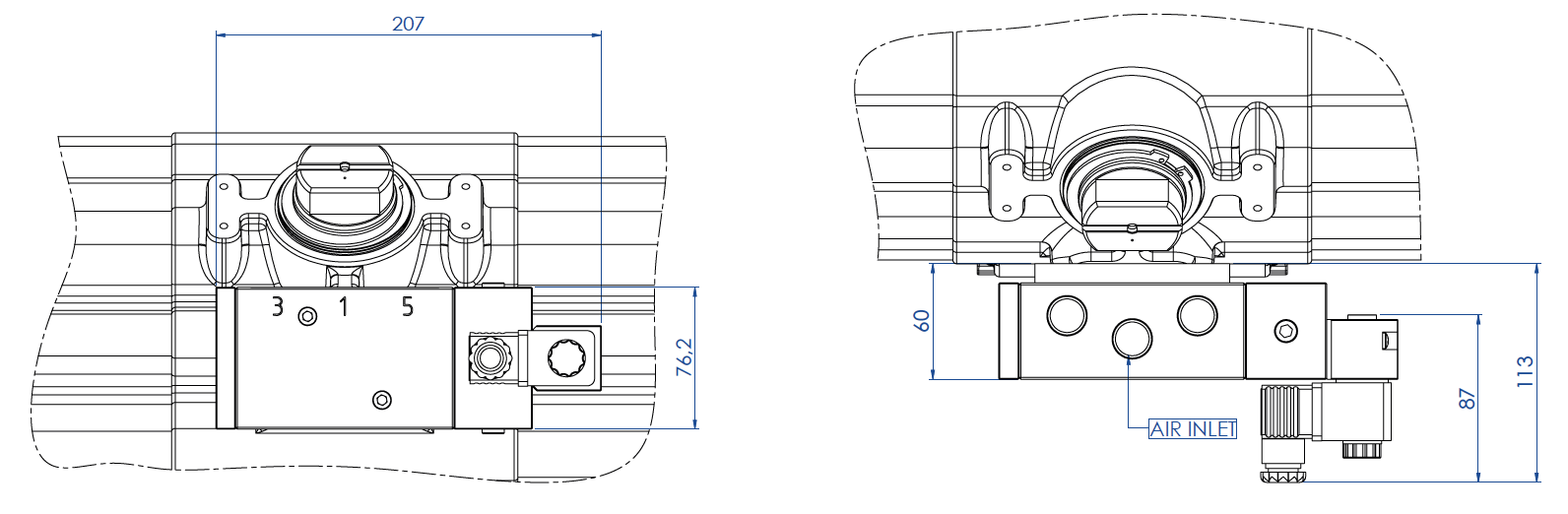

Monostabiles NAMUR II Magnetventil mit CNOMO-Spule

FÜR GD2880 bis GD8000 / GS1440 bis 4000 STELLANTRIEBE

HAUPTMERKMALE
- Magnetventil zum direkten Anbau an pneumatische Stellantriebe mit 1/4-Drehung, gemäß NAMUR II-Normen.
- Das Magnetventil ist ausgestattet für die Wahl zwischen 5/2- und 3/2-Betrieb, der über eine der 2 verschiedenen Anschlussplatten erfolgt.
- Austauschbare CNOMO-Anschlussoperatoren.
- Integriertes Umluftsystem (ETS) im 3/2-Betrieb.
- Pneumatischer Anschluss Ein- und Ausgang 1/2" G.
- Elektrischer Anschluss PG9
- Monostabiler Betrieb mit Federrückzug
- Bistabile Schneckensteuerung
- Durchsatz: 3534 l/min bei 6 bar, Δp 1 bar
- Operating pressure: 3 to 10 bar
- Umgebungstemperatur: - 20 bis + 80 °C.

WERKSTOFFE
- Gehäuse und Kappen: DURAL eloxiertes Aluminium; Inox-Stahl AISI316 auf Anfrage
- Spule: PTFE imprägniertes eloxiertes Aluminium
- Dichtungen: Nitril
- Feder: Inox-Stahl
- Schrauben: Inox Stahl
- Konversionsplatte 3/2 - 5/2 Nylon 66 gefüllt mit Glas (30%)

BESTELLNUMMER

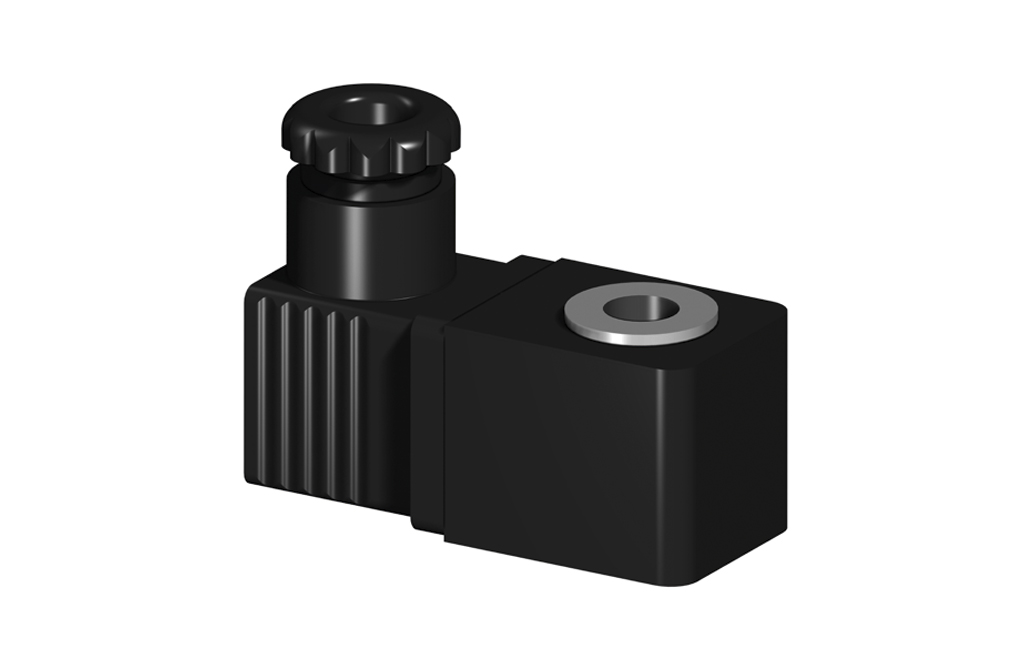

SPULENCODE
BESCHREIBUNG
BBR92024
Stromversorgung 24 Vdc
BBR91024
Stromversorgung 24 Vac 50/60 Hz
BBR91110
Stromversorgung 110 Vac 50/60 Hz
BBR91220
Stromversorgung 230 Vac 50/60 Hz

HAUPTMERKMALE
- Leistungsaufnahme: 2 W (Gleichstrom)
- Leistungsaufnahme: 5 VA (max. 9 VA) (Wechselstrom)
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse: Spule F (Wicklung H)
- Wirkungsgrad (duty cycle): 100 %
- Schutzart: IP65
- Elektr. Anschluss : PG 9
- Anwendungstemperatur: von - 20 bis + 60 °C

WERKSTOFFE
- Gehäuse aus technischem Kunststoff
