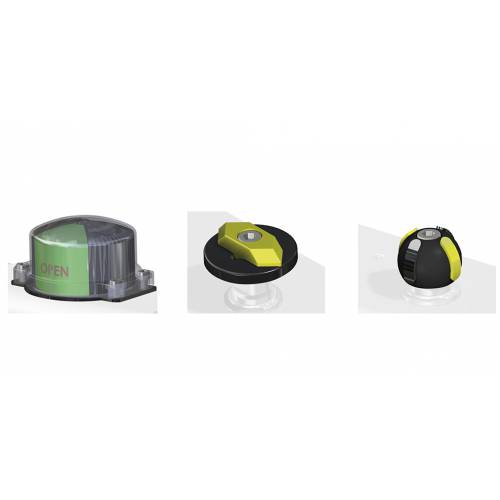

Optische Positionsanzeige

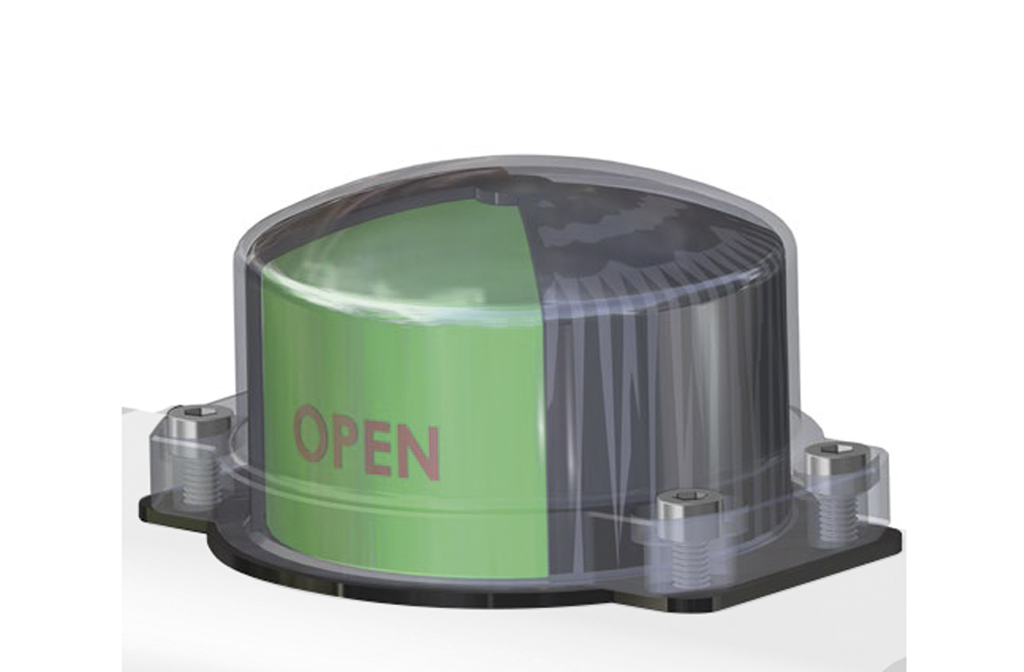

AMPELANZEIGE

ESCHREIBUNG
Ampelausführung mit grünen und roten Sektoren aus Polycarbonat. Direktanbau für Stellantriebe nach VDI / VDE 3845.

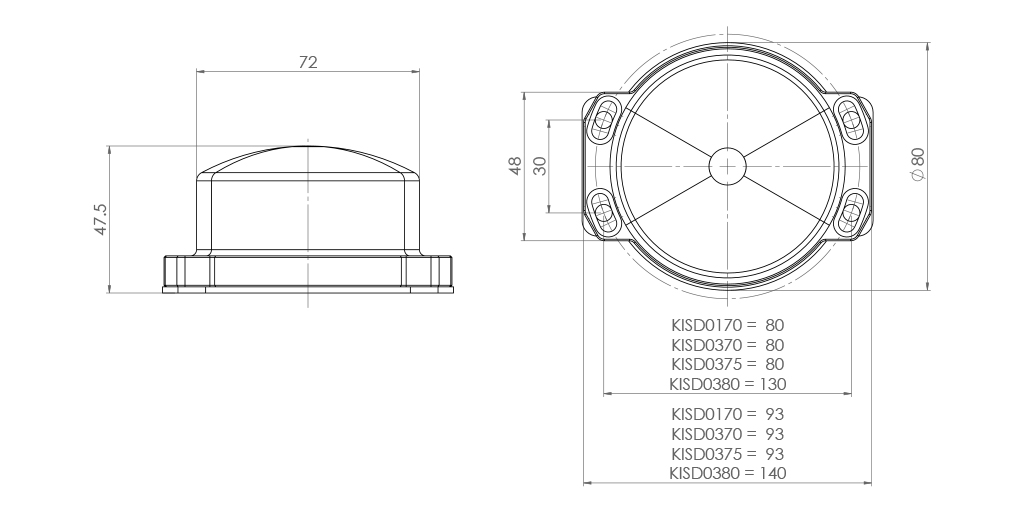

MASSTABELLE NAMUR Ampelanzeige
Stellantrieb

GD15 ÷ GD120

GD180 ÷ GD240
GD360 ÷ GD1920
GD 2880 ÷ GD 8000
Stellantrieb
GS15 ÷ GS60
GS90÷GS240  GS180 ÷ GS960
GS 1440 ÷ GS 4000
CODEKISD0170*
KISD0370  KISD0375  KISD0380

* Die Anzeige ragt aus dem Stellantrieb heraus

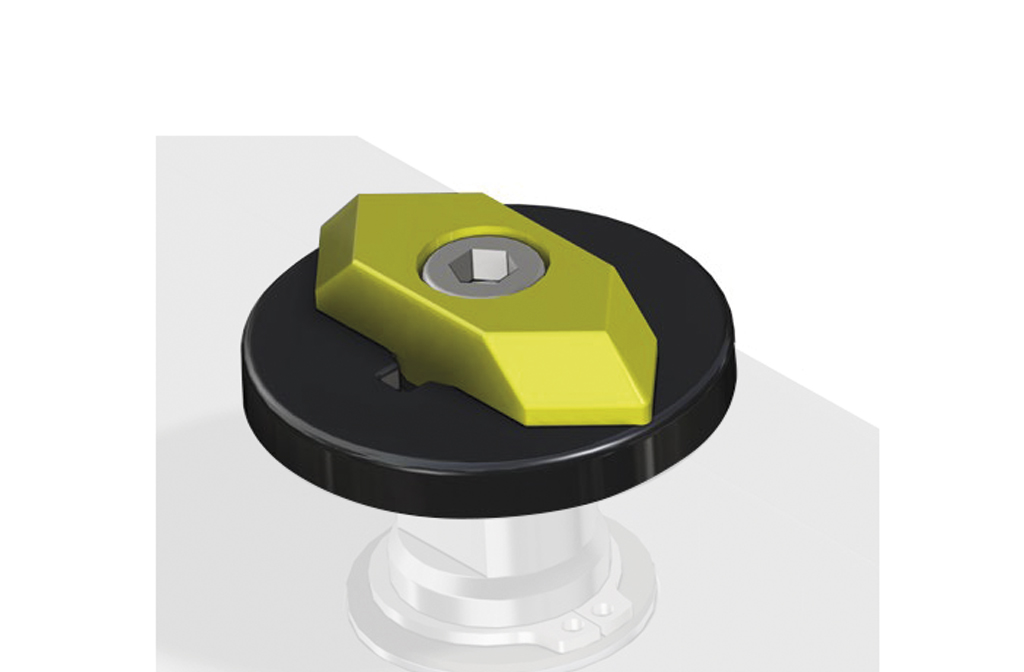

METALLANZEIGE

BESCHREIBUNG
etallausführung: Schwarz lackierte Aluminiumscheibe; gelb lackierter Aluminiumpfeil.Hinweis: Der Pfeil kann so positioniert werden, dass er in der Normalstellung offene oder geschlossene Ventile anzeigt.

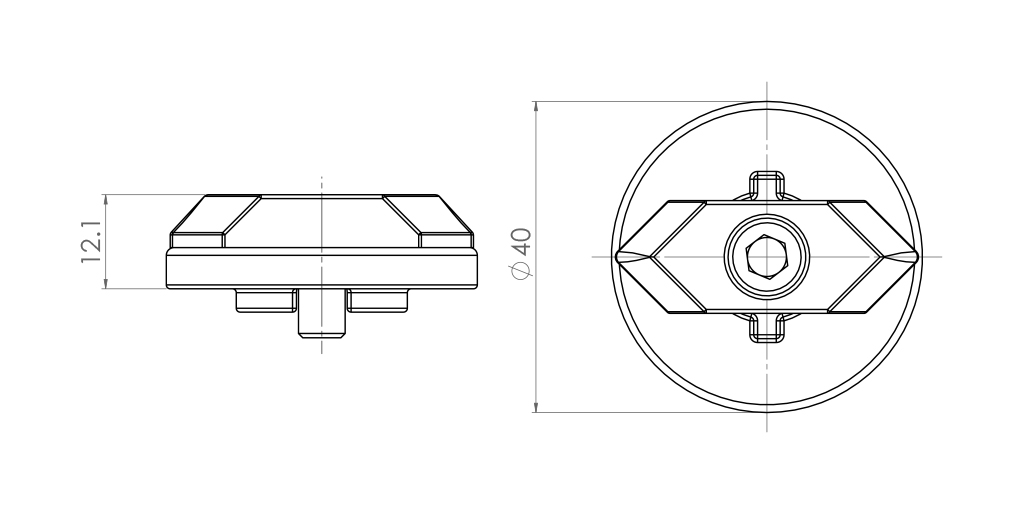

MASSTABELLE NAMUR Metallindikator
Stellantrieb
GD15 ÷ GD8000
Stellantrieb
GS15 ÷ GS4000
CODEKI01VR14

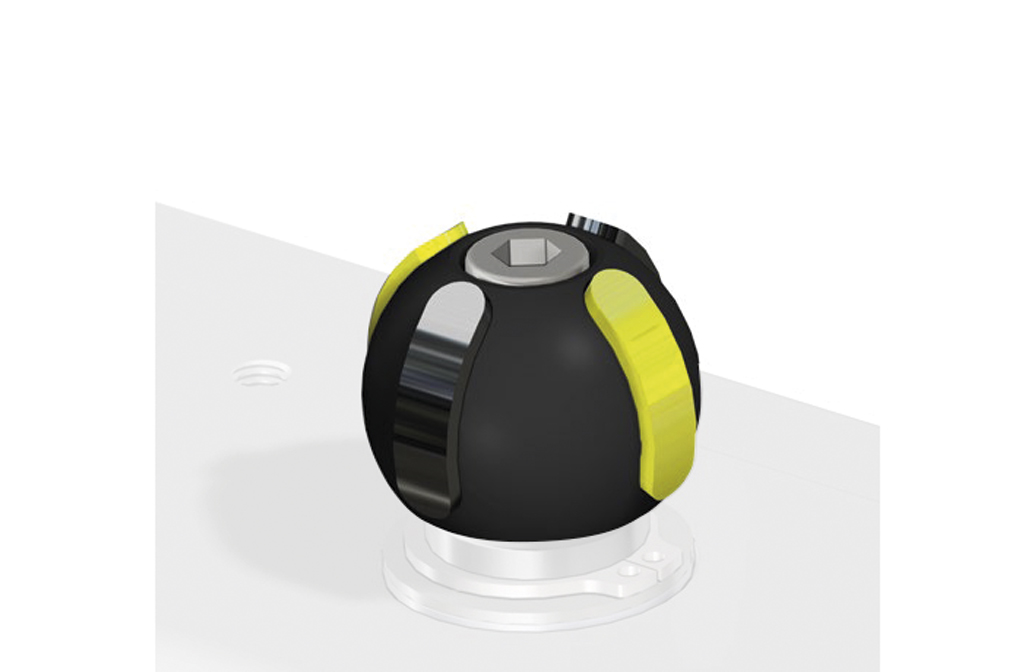

KUNSTSTOFF-ANZEIGE

BESCHREIBUNG
Kunststoffausführung Version Namur: Kugel aus schwarzem Kunststoff; Anzeigebänder aus gelbem Kunststoff.
Hinweis: Die Bänder können kombiniert werden, um in Normalstellung geschlossene oder offene Ventile und Dreiwegeventile mit „L“- oder „T“-Kugel zu signalisieren.

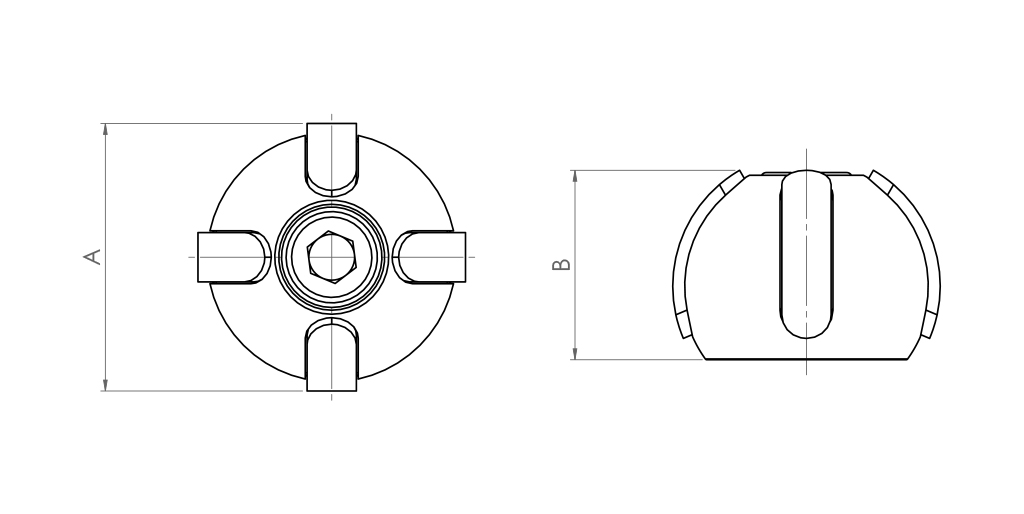

MASSTABELLE anzeige NAMUR aus Kunststoff
Stellantrieb
GD15 ÷ GD120
GD180 ÷ GD720
Stellantrieb
GS15 ÷ GS60
GS90 ÷ GS360
CODEKI02PP10
KI02PP16
3-Wege-Anzeige "T"
KI03PP10
KI03PP16
3-Wege-Anzeige "L"
KI04PP10
KI04PP16
A mm.3150
B mm.2236
