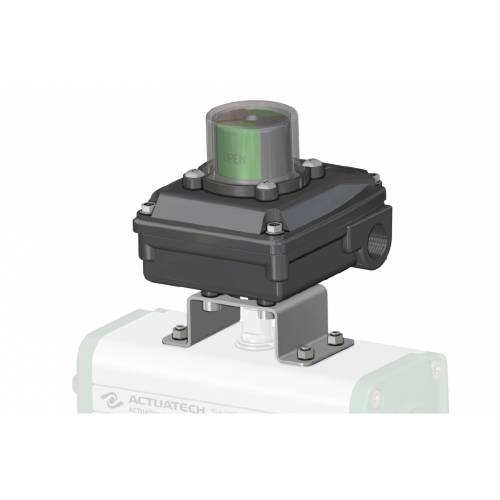

KS3L ATEX aus Aluminium mit optischer Anzeige

II1GD Exia IIC T6

Unterkategorie ATEX signalisierungkasten

BESTELLNUMMER

ANSCHLUSSBÜGEL ZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX

KS3L - KS2L

BÜGELART*	BESCHREIBUNG

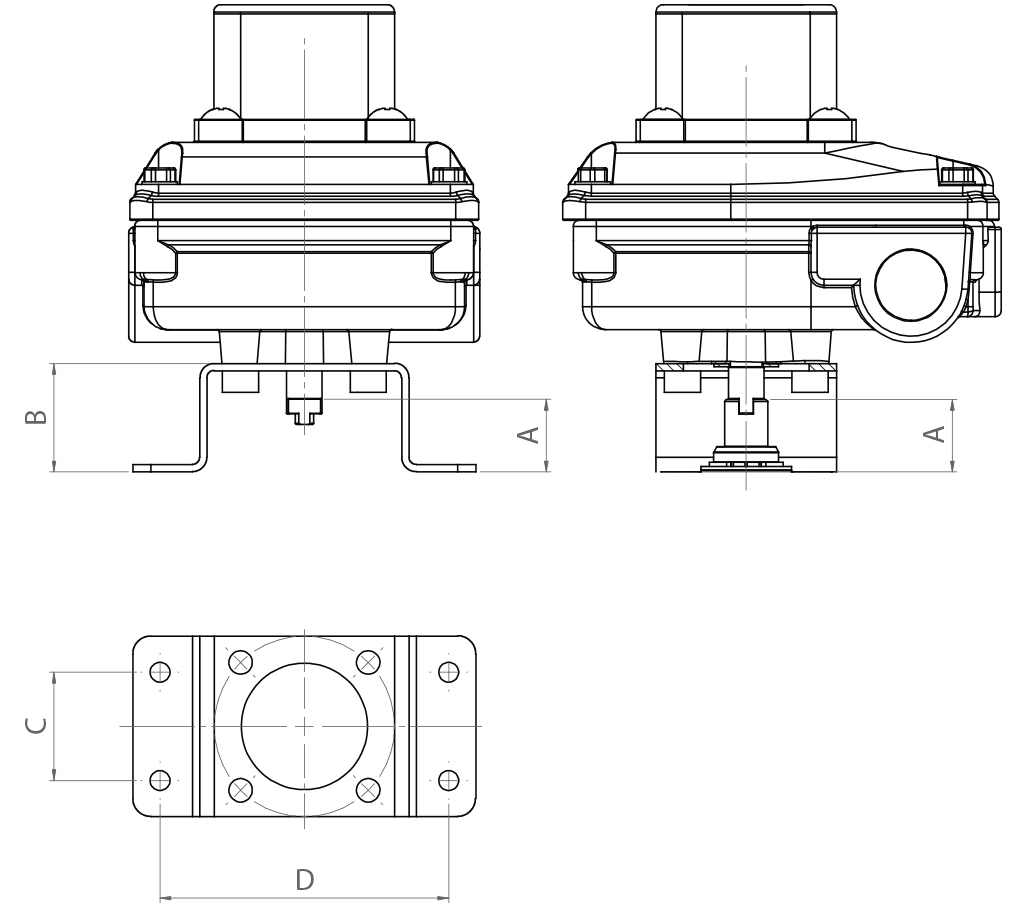

0	Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
1	Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
3	Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)

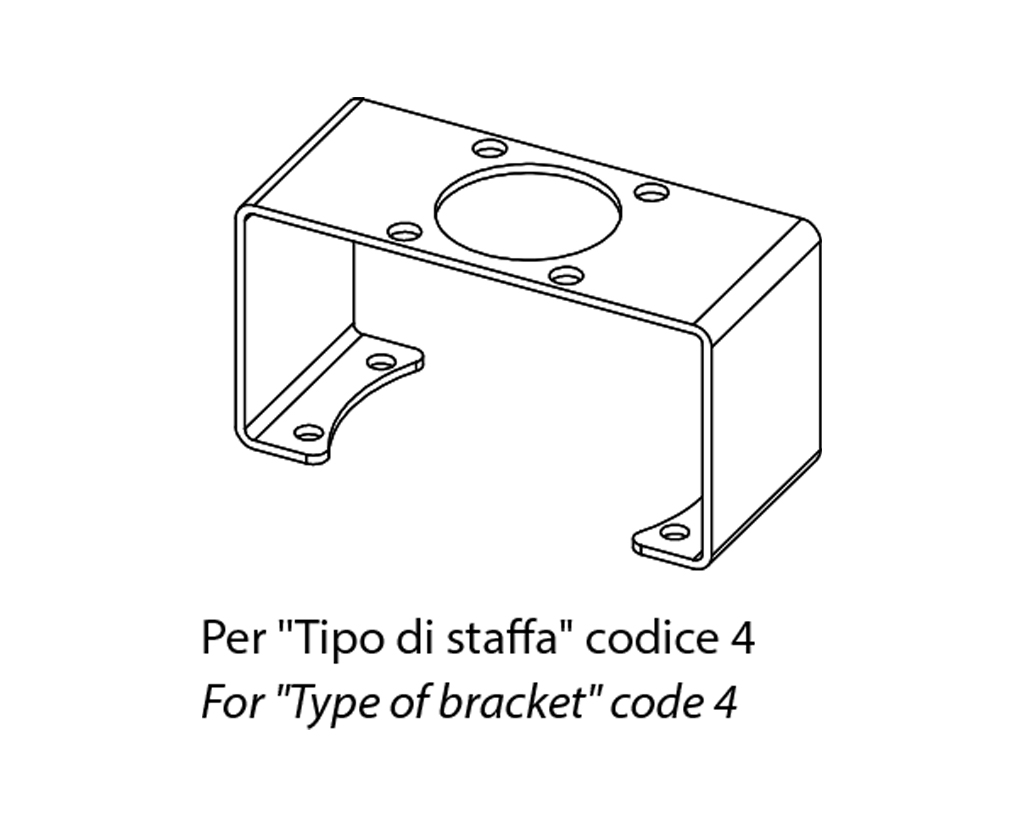

4	Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
5	Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
*Der Bügel erscheint im letzten Zeichen des Codes der Box des Endschalters. Um nur den Bügel zu bestellen, verwenden Sie bitte den ACTUATECH-Code.

FÜR STELLANTRIEBE AUS ALUMINIUM
ABMESSUNG	GD15÷GD120 GS15÷GS60	GD180÷GD960 GS90÷GS480	GD1440÷GD1920 GS720÷GS960	GD2880÷GD8000 GS1440÷GS4000
Artikelnummer	KCPL1015	KCPL1060	KCPL2060	KCPL1A04
Bügelart	1	3	4	5
A (mm)	20	30	30	30
B (mm)	30	40	40	40
C (mm)	30	30	30	30
D (mm)	80	80	80	130

FÜR STELLANTRIEBE AUS EDELSTAHL
ABMESSUNG	GD15÷GD30 GS15**	GD60 GS30	GD120÷GD960 GS60÷GS480	GD1440÷GD1920 GS720÷GS960
Artikelnummer	KCPL0015		KCPL1060	KCPL2060
Bügelart	0	0	3	4
A (mm)	20	20	30	30
B (mm)	30	30	40	40
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** Nach Verwendung des Übergangs für den Stellantrieb KBVI4015

GEWINDE DES KLEMMKORBS DER BOX
Gewindeart des Klemmkorbs***	Beschreibung	Hinweise
1	1/2” NPT	AUF ANFRAGE
2	M 20x1,5	STANDARD
*** Die Art des Gewindes wird im achten Zeichen des Codes der Box angegeben. KLEMMKÖRBE: Nicht im Lieferumfang enthalten.
