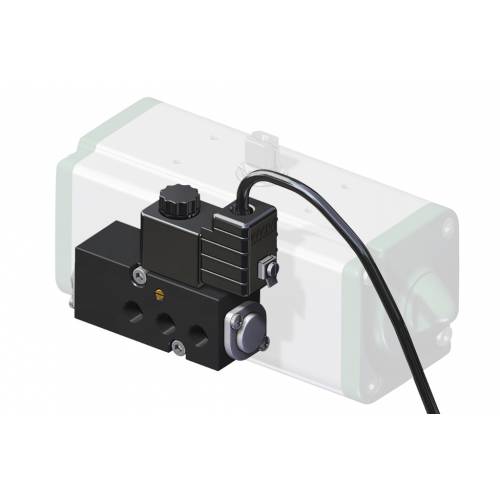

Magnetventil 3/2 - 5/2 NAMUR monostabil mit ATEX-Spule

FÜR STELLANTRIEBE GD15 bis GD1920, GS15 bis GS960
Magnetventil 3/2 - 5/2 NAMUR monostabil mit ATEX-Spule

Für GD8-Stellantriebe wird der Sockel KBN10008 benötigt

HAUPTMERKMALE
- Monostabiles Magnetventil 3/2 - 5/2 nach NAMUR-Norm
- Das Magnetventil ist ausgestattet für die Wahl zwischen 5/2- und 3/2-Betrieb, der über eine der 2 verschiedenen Anschlussplatten erfolgt.
- Integriertes Umluftsystem (ETS) im 3/2-Betrieb.
- Pneumatische Anschlüsse: Zuluft 1/4"; Abluft 1/4" ISO 228.
- Bistabile Schneckensteuerung.
- Betriebsdruck: von 3 bis 10 bar.
- Umgebungstemperatur: siehe Einzelspule
- Durchsatz: 1000 l/min (bei Δp = 1 bar)

ZERTIFIKATE
- ATEX-zertifiziert in Bezug auf die Spule.

SPULEN

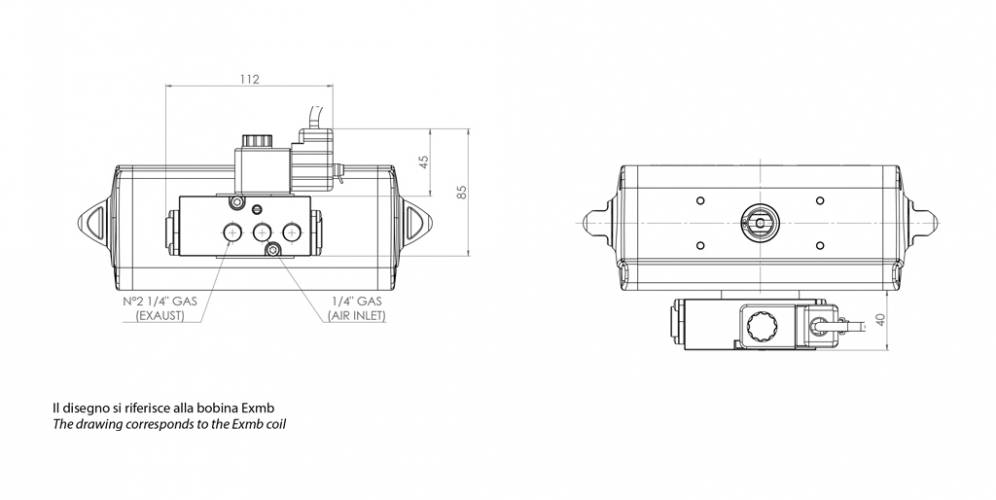

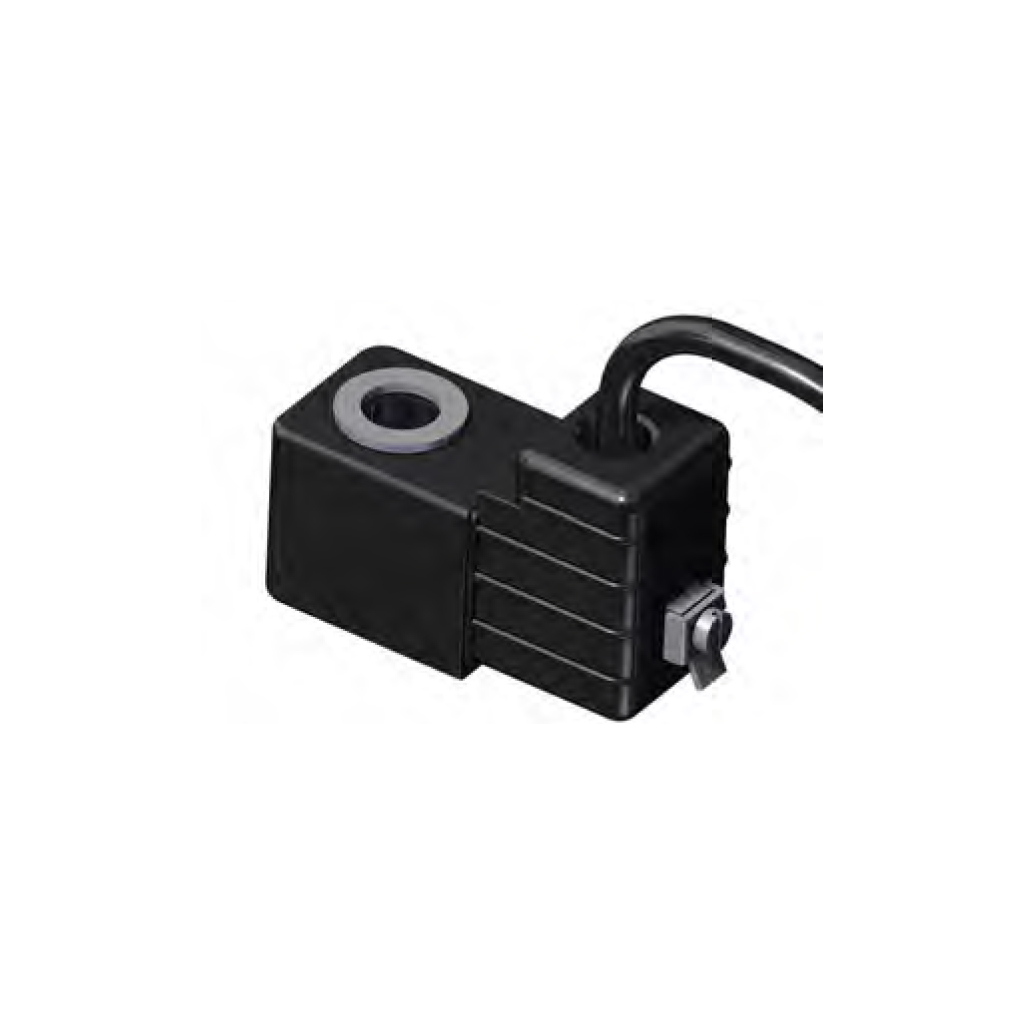

II2GD Exmb T6
SPULE FÜR MAGNETVENTIL ER8188 ATEX

HAUPTMERKMALE
- Leistungsaufnahme: 3,2 W (Gleichstrom)
- Leistungsaufnahme: 6 VA ( max. 15 VA) (Wechselstrom)
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse Spule: H
- Wirkungsgrad (duty cycle): 100 %
- Schutzart: IP65
- Elektr. Anschluss : 3 m langes dreiadriges Kabel
- Anwendungstemperatur: von - 20 bis + 40 °C

WERKSTOFFE
- Gehäuse aus technischem Kunststoff
- Spulen: Beschichtetes Kupfer Klasse H

ZERTIFIKATE
- ATEX II2GD Exmb T6
- Auf Anfrage FM, CSA, NEMA 4,4X, UL

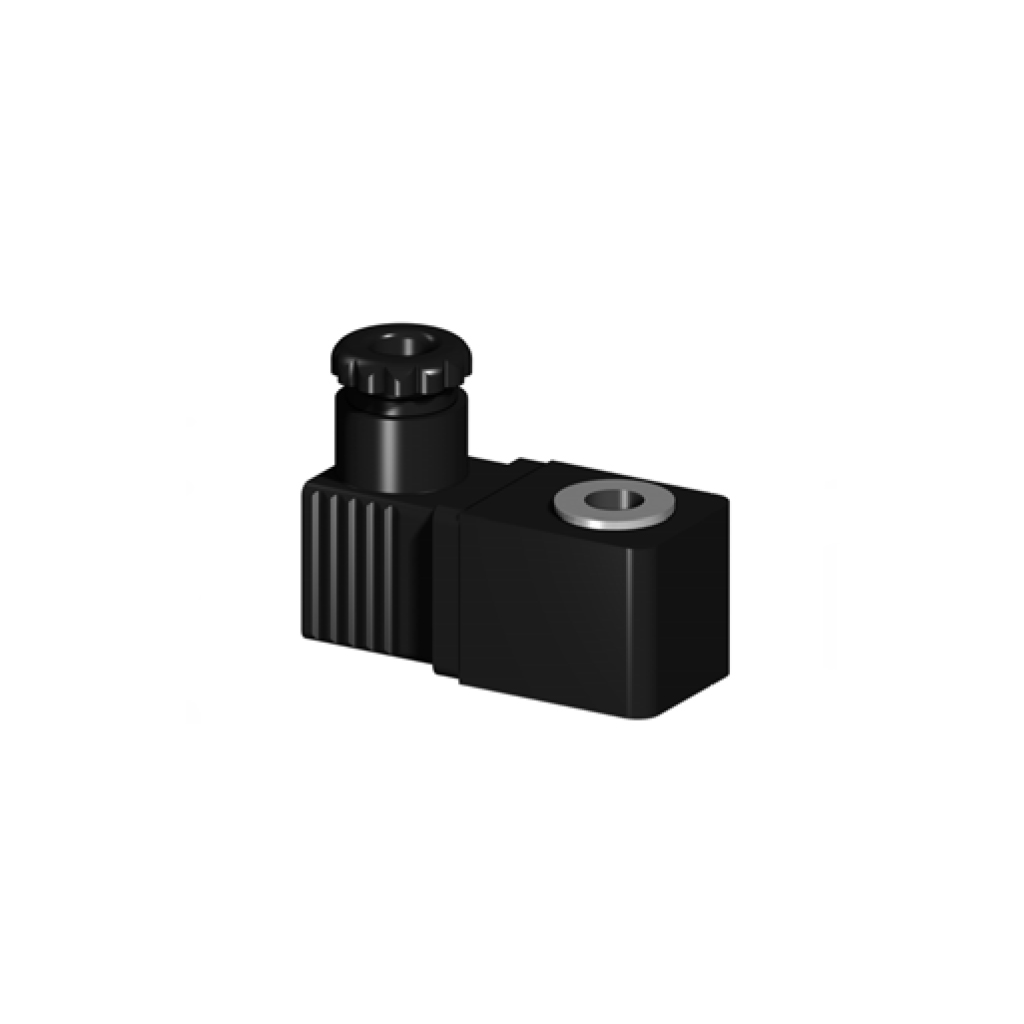

II3GD ExnA T5
SPULE (MC30 - STECKER UND BUCHSE) FÜR MAGNETVENTIL ER8188 ATEX

HAUPTMERKMALE
- Leistungsaufnahme: 2,1 W (Gleichstrom)
- Leistungsaufnahme: 4 VA (Wechselstrom)
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse Spule: F
- Wirkungsgrad (duty cycle): 100 %
- Schutzart: IP65
- Elektr. Anschluss : PG 9
- Anwendungstemperatur: von - 20 bis + 50 °C

WERKSTOFFE
- Gehäuse aus technischem Kunststoff
- Spulen: Beschichtetes Kupfer Klasse H

ZERTIFIKATE
- ATEX II3GD ExnA T5

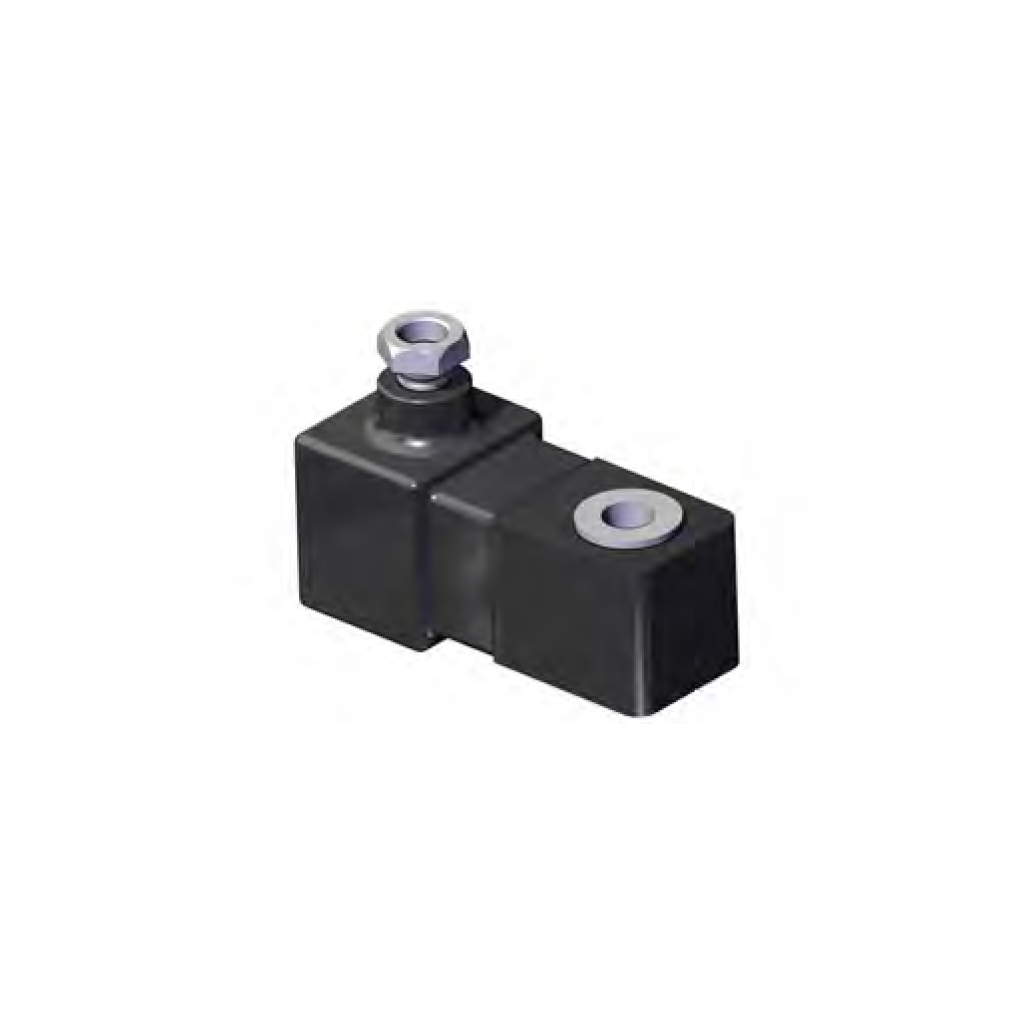

II2GD Exd mb T5
SPULE FÜR MAGNETVENTIL ER8188 ATEX

HAUPTMERKMALE
- Toleranz Versorgungsspannung: ± 10 %
- Isolierklasse Spule: F
- Wirkungsgrad (duty cycle): 100 %
- Schutzart: IP66
- Elektr. Anschluss : PG 9
- Anwendungstemperatur: von - 20 bis + 50 °C

WERKSTOFFE
- Gehäuse aus technischem Kunststoff
- Spulen: Beschichtetes Kupfer Klasse H

ZERTIFIKATE
- ATEX II2GD Exd mb T5
