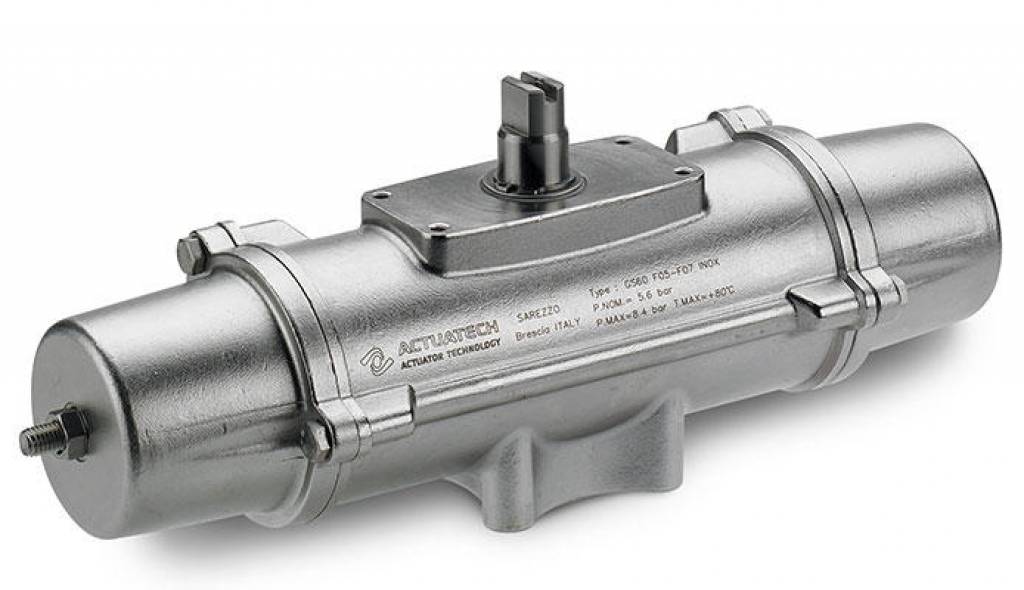

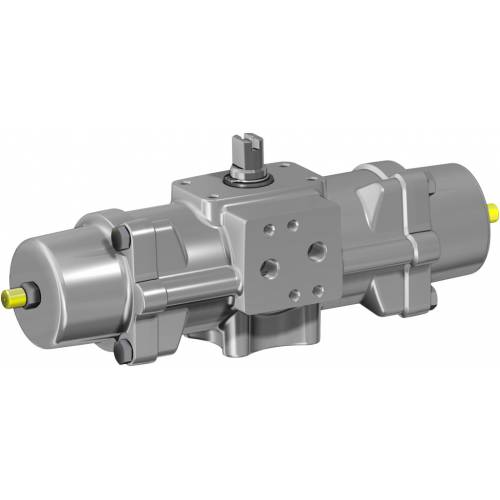

Einfachwirkender pneumatischer Stellantrieb GS aus Edelstahl CF8M Mikroguss

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • merkmale
  • zubehör
  • dokumente
GS15-GS240

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm)  und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche (0,15 micron Ra)

Integrierter Anschluss für NAMUR-Magnetventile GD15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei ACTUATECH
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 15 Nm bis 240 Nm
Flanschanschluss: ISO 5211; F03 - F05 - F07 - F10
In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: das Rückstellmoment hängt nur von der Wirkung der Feder ab und ist unabhängig vom Versorgungsdruck
Es stehen 4 verschiedene Federeinstellungen zur Verfügung; siehe Tabelle pneumatische Stellantriebe GS
Das automatische Schließen mittels Federn erfolgt im Uhrzeigersinn
In the code of standard version GS actuators, it is indicated the size of the springs (6=5,6 bar) followed by the breakaway torque in Nm at 5,6 bar air supply.
Ab Baugröße GS 30 können NAMUR-Magnetventile direkt am Antrieb montiert werden
Die Baugröße GS 15 bedarf einer NAMUR-Schnittstelle
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU

BETRIEBSBEDINGUNGEN
Betriebstemperatur: -20°C bis +80°C
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft
Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit den internen Materialien der verwendeten Version des Stellantriebs kompatibel ist

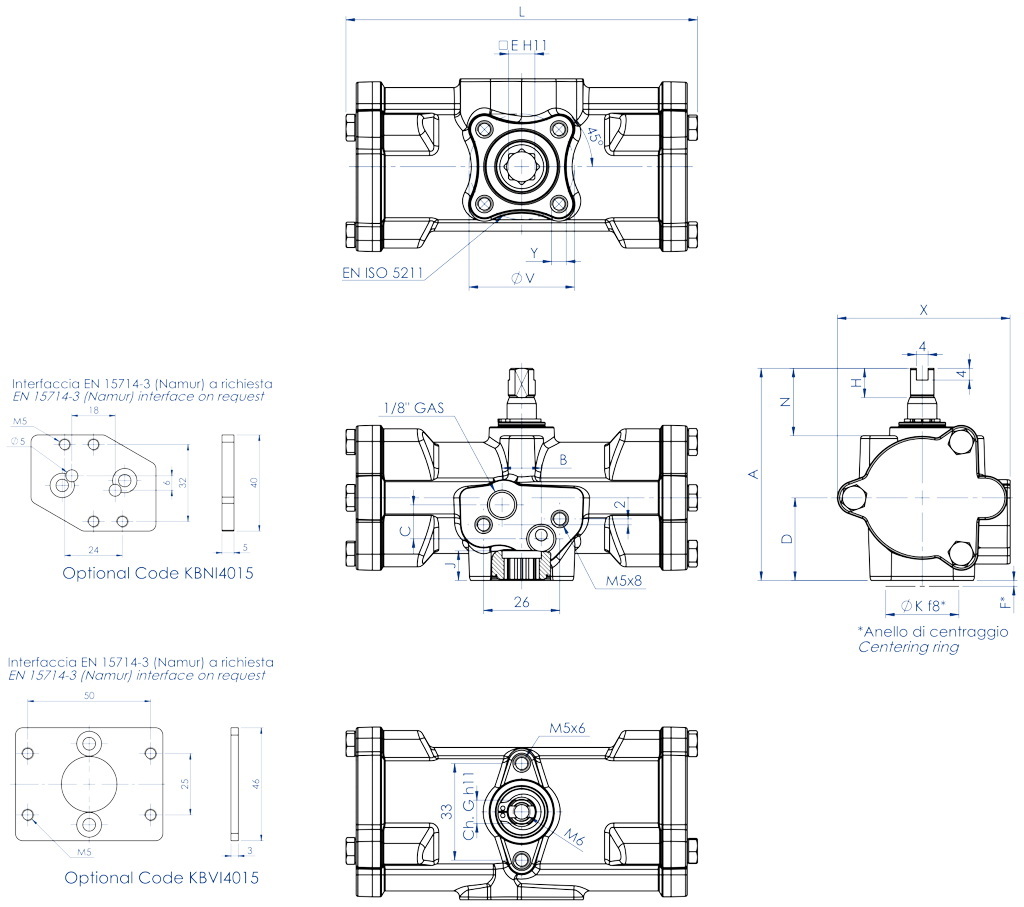

GS15

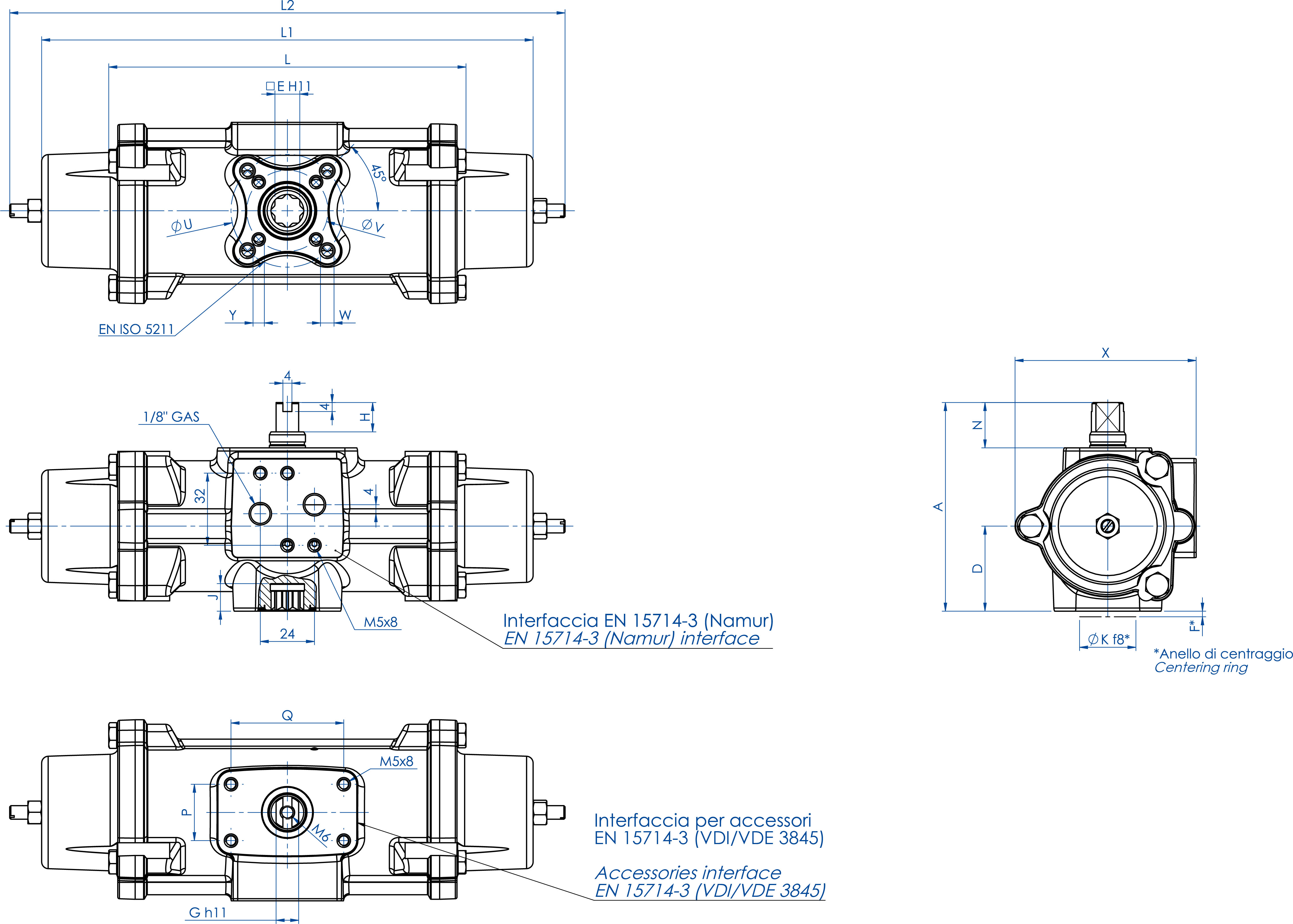

GS30 ÷ GS240

TECHNISCHES DATENBLATT

Artikelnummerode
GS015516S
GS030516S
GS060516S
GS120516S
GS240516S

Ersatzdichtungen
KGGSS214
KGGSS216
KGGSS218
KGGSS220
KGGSS222

BaugrößeGS 15 F03
GS 30 F03-F05
GS 60 F05-F07
GS 120 F05-F07
GS 240 F07-F10

L mm.
134,6
158,4
192,9
246,8
298,4

L1 mm.
194,2
217,9
287,5
341,2
421

L2 mm.
224
246,2
316,5
376,2
463,9

A mm.
80,4
92,5
116,5
136,4
160

D mm.
32,7
37,7
46,2
56,2
68

E mm.
9
11
14
17
22

F mm.
2
2
3
3
3

Ch. G mm.
9
10
12
15
19

H mm.
10
13
13
17
19

N mm.
23
20
30
30
30

X mm.
68
80,3
94,4
117
139,7

J mm.
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
35
35
55

Q mm.
50
50
80
80
80

P mm.
25
25
30
30
30

ØU mm.
-
50
70
70
102

ØV mm.
36
36
50
50
70

Y x Tiefe mm
M5x9
M5x9
M6x11
M6x11
M8x13

W x Tiefe mm
-
M6x11
M8x15
M8x13
M10x22

Luft dm³/Zyklus
0,09
0,16
0,33
0,69
1,34

Gewicht kg
1,6
2,4
4,5
7,6
12,9

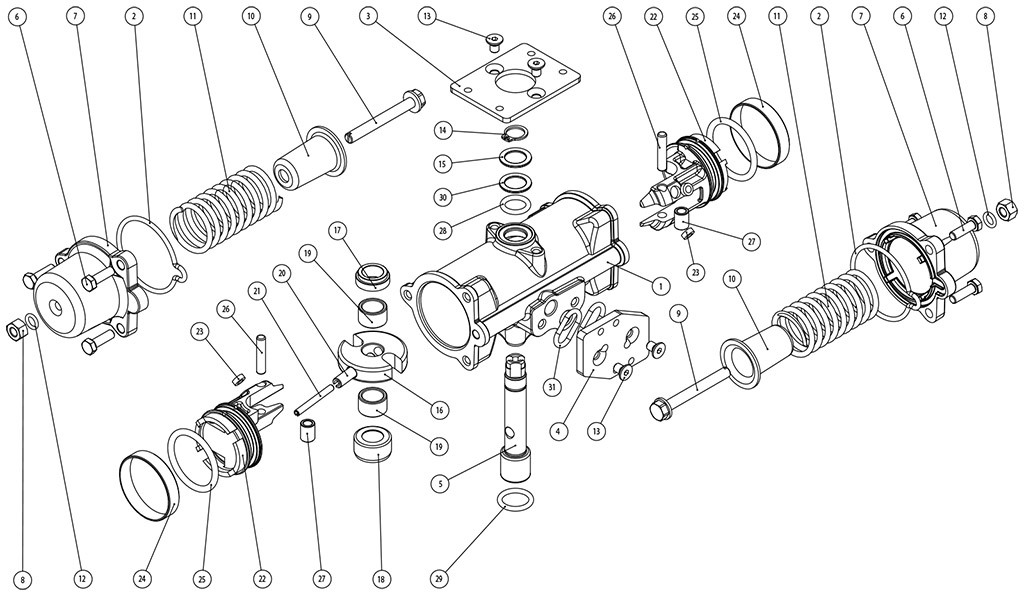

BESTANDTEILE EINFACHWIRKENDER PNEUMATISCHER ANTRIEB GS CF8M MIKROGUSS BAUGRÖSSE: GS15

WERKSTOFFE GS15
Pos
Bezeichnung
Menge
Werkstoff
1
Zylinder
1
Edelstahl
2*
O-Ring Kappe
2
Nitrilkautschuk
3
VDI/VDE-Anschlussplatte
1
Edelstahl
4
NAMUR-Anschlussplatte
1
Edelstahl
5
Welle
1
Edelstahl
6
Schraube
6
Edelstahl
7
Kappe
2
Edelstahl
8
Mutter
2
Edelstahl
9
Federvorspannschraube
2
Edelstahl
10
Federteller
2
Stahllegierung
11
Feder
2
Stahllegierung
12*
O-Ring
2
Nitrilkautschuk
13
Schraube
4
Edelstahl
14
Seeger-Montagezange
1
Edelstahl
15
Unterlegscheibe
1
Edelstahl
16
Gabel
1
Stahllegierung
17Halterung obere Welle
1Acetalharz
18Halterung untere Welle
1Acetalharz
19Lagerbuchse
2Acetalharz
20Äußere Spannhülse
1Stahllegierung
21Innere Spannhülse
1Stahllegierung
22Kolben
2Aluminiumlegierung
23*Stützscheibe
4PTFE kohlenstoff-/graphitverstärkt
24*Dichtring
2Polyurethan
25*O-Ring Kolben
2Nitrilkautschuk
26Achse
2Stahllegierung
27Buchse
2Stahllegierung
28O-Ring
1FKM
29O-Ring
1FKM
30Äußerer Stützring
1Acetalharz
31NAMUR O-Ring
2Nitrilkautschuk
* Bestandteile des Ersatzkits

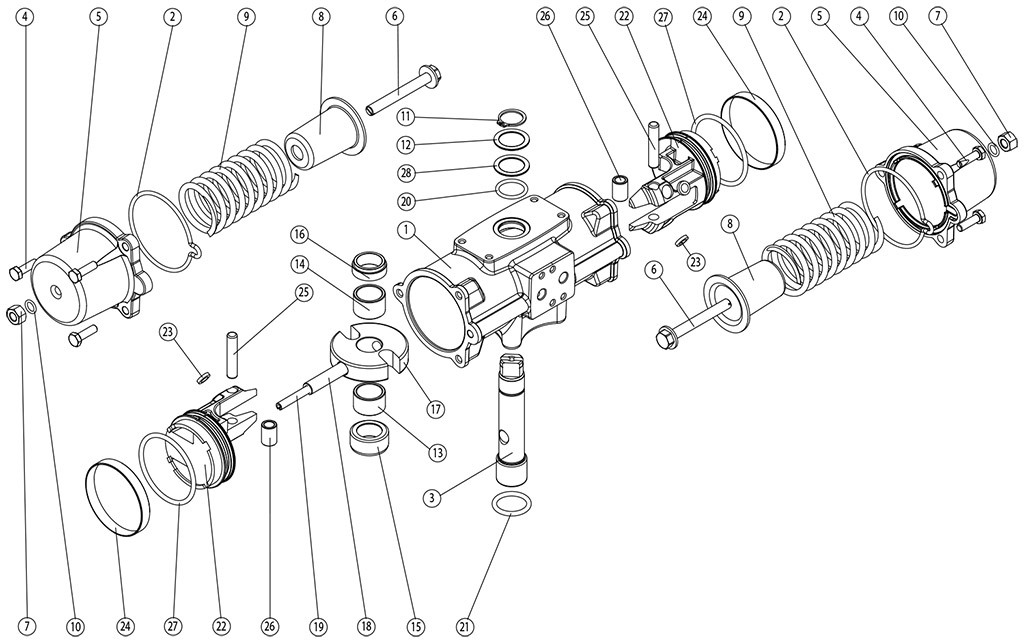

BESTANDTEILE EINFACHWIRKENDER PNEUMATISCHER ANTRIEB GS CF8M MIKROGUSS BAUGRÖSSE: GS30-GS240

WERKSTOFFE GS30-GS240
PosBezeichnung
MengeWerkstoff
1Zylinder
1Edelstahl
2*O-Ring Kappe
2Nitrilkautschuk
3Welle
1Edelstahl
4Schraube
6Edelstahl
5Kappe
2Edelstahl
6Federvorspannschraube
2Edelstahl
7Mutter
2Edelstahl
8Federteller
2Stahllegierung
9Feder
2Stahllegierung
10*O-Ring
2Nitrilkautschuk
11Seeger-Montagezange1Stahllegierung
12Unterlegscheibe1Stahllegierung
13Halterung untere Buchse
1Acetalharz
14Halterung obere Buchse
1Acetalharz
15Halterung untere Welle
1Acetalharz
16Halterung obere Welle
1Acetalharz
17Gabel
1Stahllegierung
18Äußere Spannhülse
1Stahllegierung
19Innere Spannhülse
1Stahllegierung
20O-Ring obere Welle
1FKM
21O-Ring untere Welle
1FKM
22Kolben2Aluminiumlegierung
23*Kolbenhalterung4PTFE kohlenstoff-/graphitverstärkt
24*Dichtring
2Polyurethan
25Bolzen
2Stahllegierung
26Buchse
2Stahllegierung
27*O-Ring Kolben
2Nitrilkautschuk
28Äußerer Stützring
1Acetalharz
* Bestandteile des Ersatzkits


FUNKTIONSSCHEMA PNEUMATISCHER STELLANTRIEB GS

Zeichnungen links= Ventil in geöffneter Position
Zeichnungen rechts = Ventil in geschlossener Position


Typisches Luftanschlussdiagramm
Die Kolben der Standard-Antriebe GS sind wie im Bild angezeigt angebracht. Obwohl die Federkraft gering ist, sorgt die Geometrie des Mechanismus am Zyklusende für ein höheres Drehmoment. Wenn sich der Antrieb in der Ventilöffnungsposition befindet und die Federn vollständig zusammengedrückt sind, können die Endanschläge präzise eingestellt werden. Federrückstellantriebe mit Rückwärtswirkung sind erforderlich, wenn das Ventil sich bei ausgeschalteter Druckluft oder Stromversorgung automatisch öffnen soll. Bei rückwärts wirkenden Stellantrieben werden die Kolben wie bei der doppeltwirkenden Version in den Zylinder eingeführt, und aufgrund der Kraft der Feder öffnet der Stellantrieb sich normal. Achtung. Die normalen Drehmomentleistungen in der rückwärts wirkenden Version unterscheiden sich aufgrund ihrer Konstruktion von der Standardversion. Achtung. Um das Ansaugen von Staub oder Schmutz in den Betätigungskammern des Antriebs während der Einwirkung der Feder zu vermeiden, muss auf Anschluss 2 ein Filter montiert werden. Anschluss 4 ist mit der Zwischenkammer verbunden. Wenn dieser unter Druck steht, dreht sich die Welle gegen den Uhrzeigersinn zum Öffnen. Gemäß der internationalen Norm ISO 5599-2 sind die Position, die Lage sowie Ausrichtung und Form der Luftzufuhranschlüsse klar ausgewiesen und mit den Nummern (2) und (4) gekennzeichnet.

SIGNALMODUL MIT ENDSCHALTERN

MANUELLE ENTRIEGELUNG

MAGNETVENTILE NAMUR

MAGNETVENTILE

ELEKTROPNEUMATISCHER STELLUNGSREGLER (EIGENSICHERHEIT)

PNEUMATISCHER STELLUNGSREGLER

NÄHERUNGSSCHALTER

ELEKTROMECHANISCHE ENDSCHALTER

PNEUMATISCHE ENDSCHALTER

EXPLOSIONSSICHERE ENDSCHALTER II2GD ExdIIC

Für weitere Informationen siehe ACTUATECH Zubehörkatalog.
