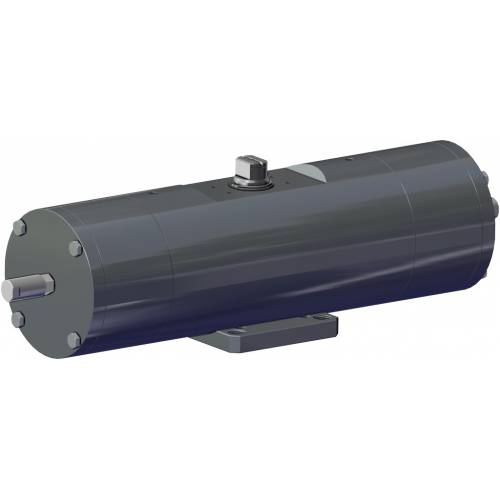

Einfachwirkender pneumatischer Stellantrieb GS aus Kohlenstoffstahl A105

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • merkmale
  • zubehör
  • dokumente

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm)  und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche (0,15 micron Ra)

Integrierter Anschluss für NAMUR-Magnetventile GD15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei ACTUATECH
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 360 Nm bis 960 Nm
Flanschanschluss: EN ISO 5211; F10 - F12 - F14 - F16
In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: das Rückstellmoment hängt nur von der Wirkung der Feder ab und ist unabhängig vom Versorgungsdruck
Es stehen 4 verschiedene Federeinstellungen zur Verfügung; siehe Tabelle pneumatische Stellantriebe GS Hauptkatalog
Das automatische Schließen mittels Federn erfolgt im Uhrzeigersinn
In the code of standard version GS actuators, it is indicated the size of the springs (6=5,6 bar) followed by the breakaway torque in Nm at 5,6 bar air supply.
Antriebe mit Epoxidlackbeschichtung
ATEX-Ausführung gemäß EU-Richtlinie 2014/34/EU

BETRIEBSBEDINGUNGEN
Betriebstemperatur: -20°C bis +80°C
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft
Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit den internen Materialien der verwendeten Version des Stellantriebs kompatibel ist

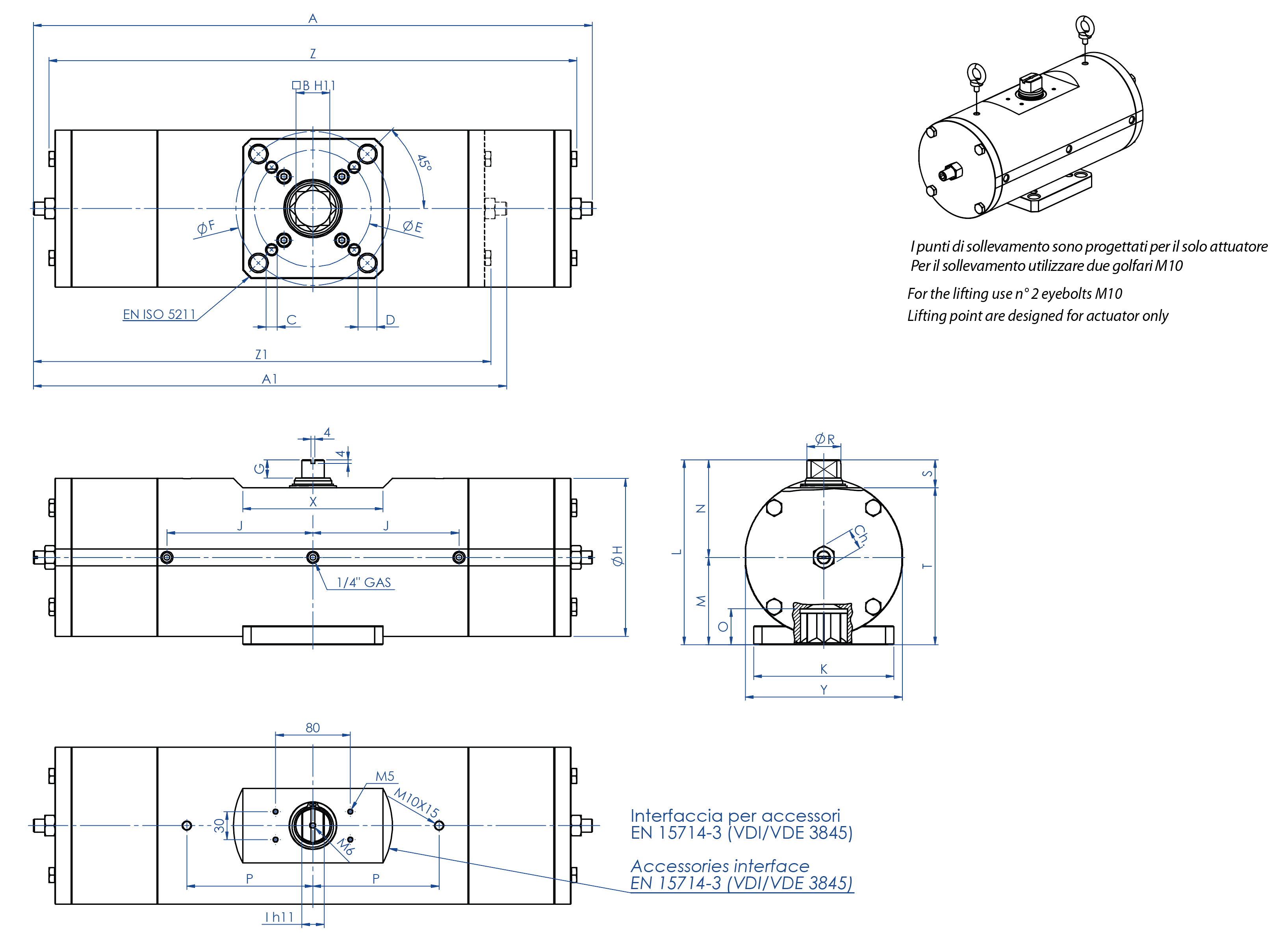

TECHNISCHES DATENBLATT

Artikelnummer
GSC0360416S
GSC0480416S
GSC0720424S
GSC0720416S
GSC0960416S

Ersatzdichtungen
KGGSS223
KGGSS224
KGGSS225
KGGSS225
KGGSS226

BaugrößeGS0360
F10/F12

GS0480
F12/F16
GS0720
F12

GS0720
F14

GS0960
F12/F16


A
565,5
598
736,8
736,8
769,6

A1 (2,8 Bar)
483,5
506
630,8
630,8
645

B
27
36
36
36
46

C x Tiefe
M10x11,5
M12x20
M12x18
M16x18
M12x23

D x Tiefe
M12x11,5
M20x20
-
-
M20x23

ØE
102
125
125
140
125

ØF
125
165
-
-
165

G
19,5
19,5
19,5
19,5
18,5

ØH
156
169
188
188
211

I
22
24
27
27
32

J
138,5
156,3
179,5
179,5
192

K
115
150
130
130
150

L
178
198
216
216
237,7

M
78,5
93,5
101,5
101,5
114,7

N
99,5
104,5
114,5
114,5
123

O
29,5
38,5
38,5
38,5
48,5

P
116
135
160
160
160

ØR
31,8
36,5
41
41
46

S
30
30
30
30
30

T
148
168
186
186
207,7

X
150
150
150
150
150

Y
155
168
187
187
209

Z
525,8
565
685
685
718,4

Z1 (2,8 Bar)
435,8
473
559,4
559,4
593,8

Ch
22
22
24
24
24

Ch1 (2,8 Bar)
24
24
30
30
30

Gewicht (kg)
45,5
60
82,5
82,5
112

Gewicht (2,8 bar) (kg)
37,5
51
77
77
96

Luft (dm3/Zyklus) (l/Zyklus)
2
2,7
4,3
4,3
5,6


BESTANDTEILE EINFACH - UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB A105 STABSTAHL

BESTANDTEILE EINFACH - UND DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB A105 STABSTAHL
PosBezeichnungMengeWerkstoff
1Zylinder1Stahl
2Kolben2Aluminiumlegierung
3Kappe2Stahl
4Welle1Edelstahl
5Gabel1Stahllegierung
6Gleitbuchse1Acetalharz
7Oberer Stützring1Acetalharz
8Gleitbuchse1Acetalharz
9Äußere Spannhülse1Stahllegierung
10Innere Spannhülse1Stahllegierung
11Stahlbuchse2Stahllegierung
12Bolzen2Stahllegierung
13*Dichtring2Polyurethan
14*Stützscheibe4PTFE kohlenstoff-/graphitverstärkt
15*O-Ring Kolben2Nitrilkautschuk
16O-Ring obere Welle1FKM
17Äußerer Stützring1Acetalharz
18Unterlegscheibe1Edelstahl
19Seeger-Ring1Edelstahl
20Untere Halterungsschelle1Acetalharz
21O-Ring untere Welle1FKM
22*O-Ring Kappe2NBR
23Schrauben8Edelstahl
24Justierschraube2Edelstahl
25O-Ring Justierung2Nitrilkautschuk
26Gegenmutter2Edelstahl
27Befestigungsflansch1Stahl
28Schrauben4Edelstahl
29*O-Ring Kappe4NBR
30Distanzzylinder2Stahl
31Feder2Stahllegierung
32Federteller2Aluminiumlegierung
33Federvorspannschraube2Edelstahl
* Bestandteile des Ersatzkits

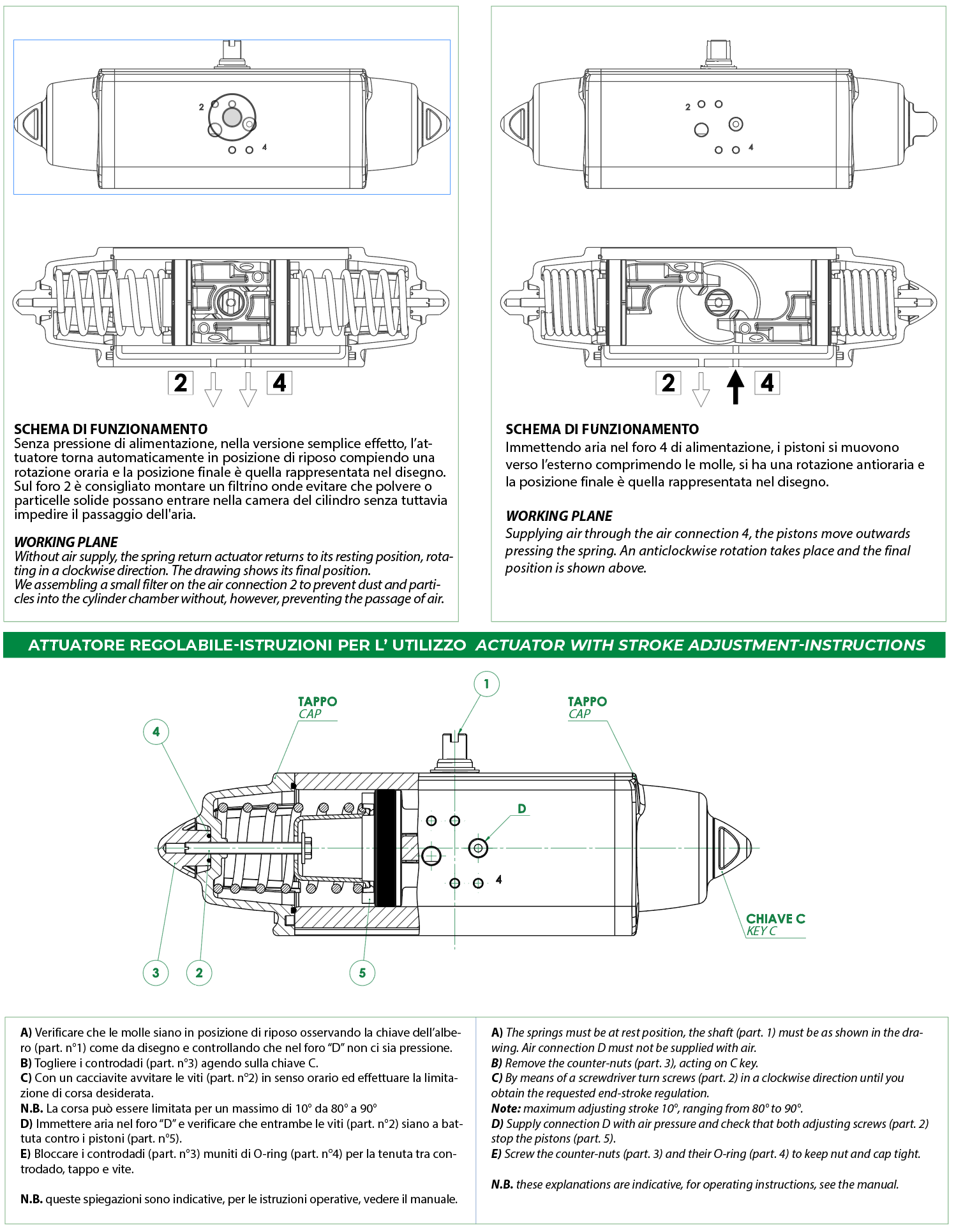

FUNKTIONSSCHEMA PNEUMATISCHER STELLANTRIEB GS

Zeichnungen links= Ventil in geöffneter Position
Zeichnungen rechts = Ventil in geschlossener Position


Typisches Luftanschlussdiagramm
Die Kolben der Standard-Antriebe GS sind wie im Bild angezeigt angebracht. Obwohl die Federkraft gering ist, sorgt die Geometrie des Mechanismus am Zyklusende für ein höheres Drehmoment. Wenn sich der Antrieb in der Ventilöffnungsposition befindet und die Federn vollständig zusammengedrückt sind, können die Endanschläge präzise eingestellt werden. Federrückstellantriebe mit Rückwärtswirkung sind erforderlich, wenn das Ventil sich bei ausgeschalteter Druckluft oder Stromversorgung automatisch öffnen soll. Bei rückwärts wirkenden Stellantrieben werden die Kolben wie bei der doppeltwirkenden Version in den Zylinder eingeführt, und aufgrund der Kraft der Feder öffnet der Stellantrieb sich normal. Achtung. Die normalen Drehmomentleistungen in der rückwärts wirkenden Version unterscheiden sich aufgrund ihrer Konstruktion von der Standardversion. Achtung. Um das Ansaugen von Staub oder Schmutz in den Betätigungskammern des Antriebs während der Einwirkung der Feder zu vermeiden, muss auf Anschluss 2 ein Filter montiert werden. Anschluss 4 ist mit der Zwischenkammer verbunden. Wenn dieser unter Druck steht, dreht sich die Welle gegen den Uhrzeigersinn zum Öffnen. Gemäß der internationalen Norm ISO 5599-2 sind die Position, die Lage sowie Ausrichtung und Form der Luftzufuhranschlüsse klar ausgewiesen und mit den Nummern (2) und (4) gekennzeichnet.

SIGNALMODUL MIT ENDSCHALTERN

MANUELLE ENTRIEGELUNG

MAGNETVENTILE NAMUR

MAGNETVENTILE

ELEKTROPNEUMATISCHER STELLUNGSREGLER (EIGENSICHERHEIT)

PNEUMATISCHER STELLUNGSREGLER

NÄHERUNGSSCHALTER

ELEKTROMECHANISCHE ENDSCHALTER

PNEUMATISCHE ENDSCHALTER

EXPLOSIONSSICHERE ENDSCHALTER II2GD ExdIIC

Für weitere Informationen siehe ACTUATECH Zubehörkatalog.
