1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten Weniger Reibung zwischen Kolben und Zylinder Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert
2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs
3. Rollwiderstand zwischen Schlitz und Kolben Geringerer Abrieb

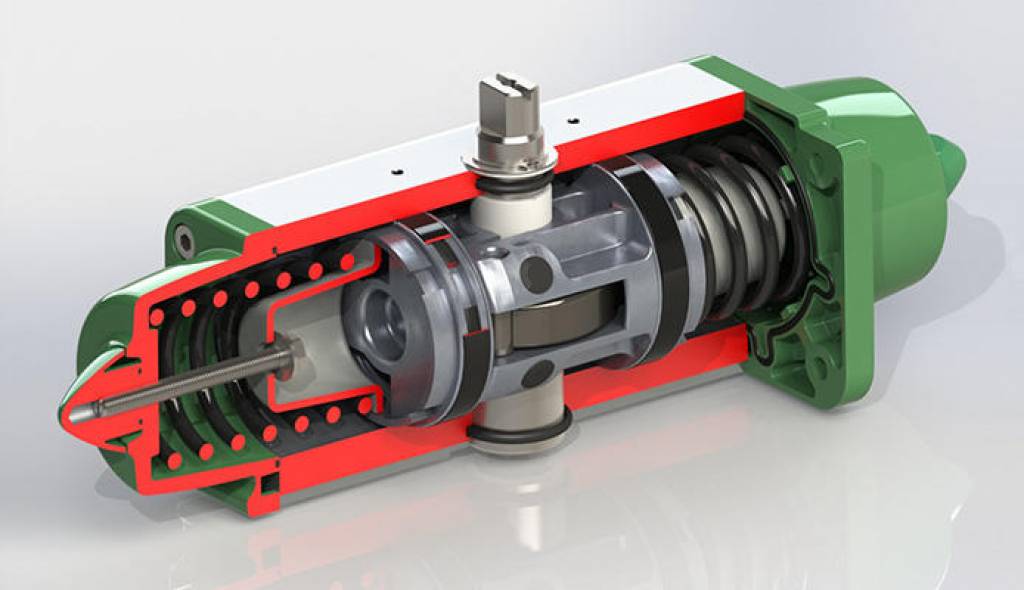

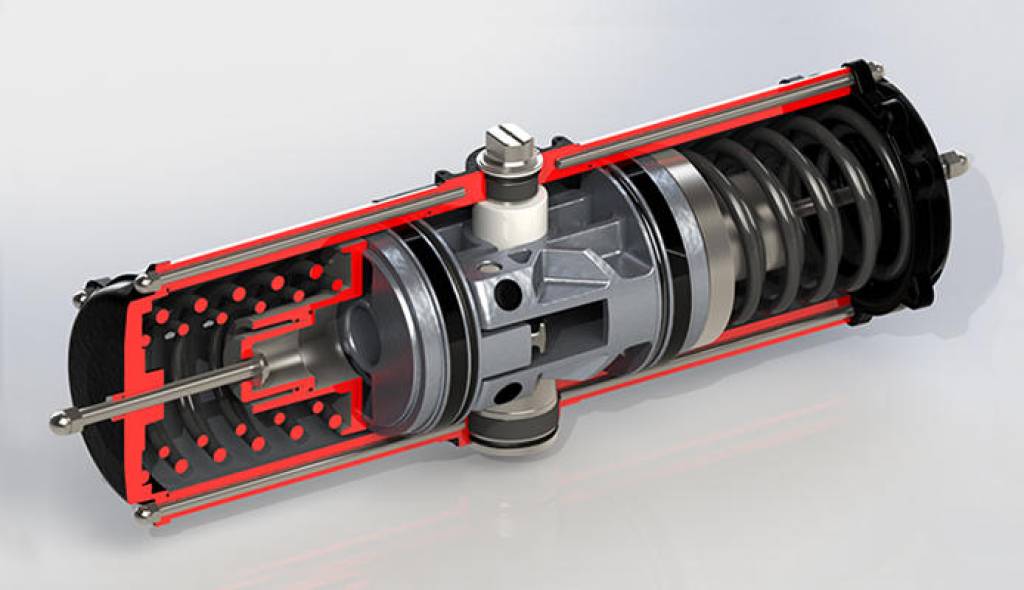

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder) Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle Verbessertes Drehmoment beim Öffnen und Schließen Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm) und somit Einsparungen bei Ausführung der Anlagenstruktur Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)
5. Rollenzylinder Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche
Integrierter Anschluss für NAMUR-Magnetventile GD15 Kein zusätzlicher Sockel erforderlich
Der gesamte Produktionsprozess erfolgt hausintern bei ACTUATECH Maximale Kontrolle in allen Verarbeitungsphasen
ATEX-Zertifikat Ermöglicht die Installation in explosionsgefährdeten Umgebungen
Zertifikat bis SIL 3 Hohes funktionales Sicherheitsniveau garantiert

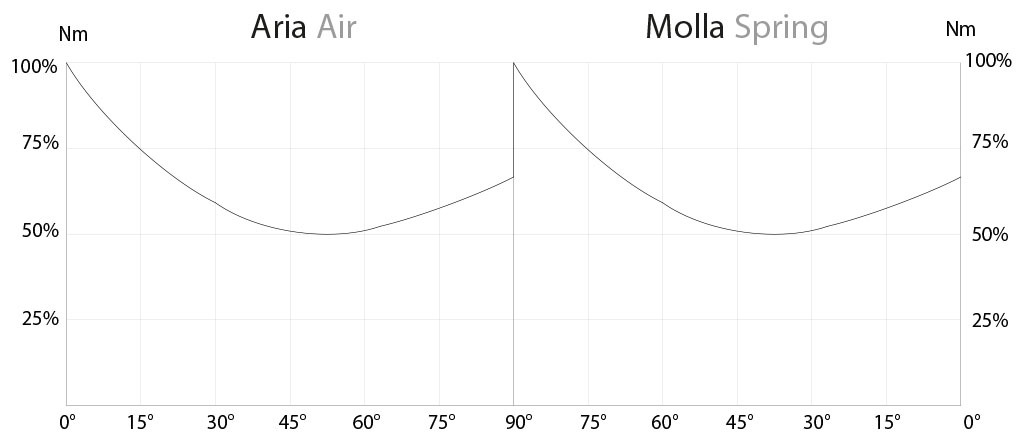

TECHNISCHE DATEN Drehmoment von 15 Nm bis 4000 Nm Flanschanschluss: EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25 In Einklang mit der Norm EN 15714-3 Schwenkwinkel: 92° (-1°, +91°) Drehmoment: das Rückstellmoment hängt nur von der Wirkung der Feder ab und ist unabhängig vom Versorgungsdruck
Es stehen 4 verschiedene Federeinstellungen zur Verfügung; siehe Tabelle.

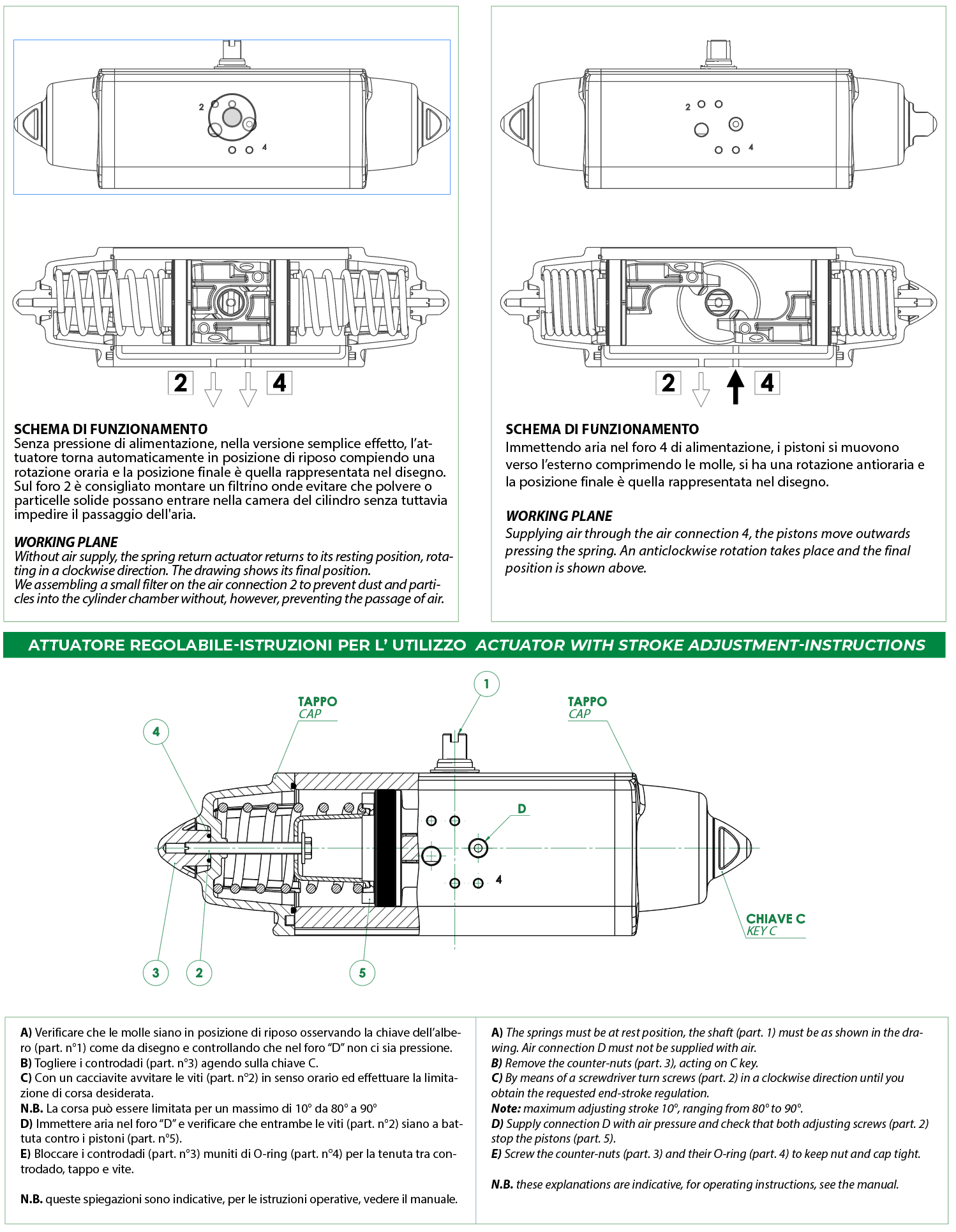

Das automatische Schließen mittels Federn erfolgt im Uhrzeigersinn Die Größe der Federn (6 = 5,6 bar) ist in der Artikelnummer der Stellantriebe GS in Standardausführung gefolgt vom Anlaufdrehmoment in Nm bei einem Druck von 5,6 bar angegeben. ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU
BETRIEBSBEDINGUNGEN Temperatur: -20°C bis +80°C (Sonderausführungen: Hohe Temperatur: -20°C +150°C; niedrige Temperatur: -50°C +60°C) Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

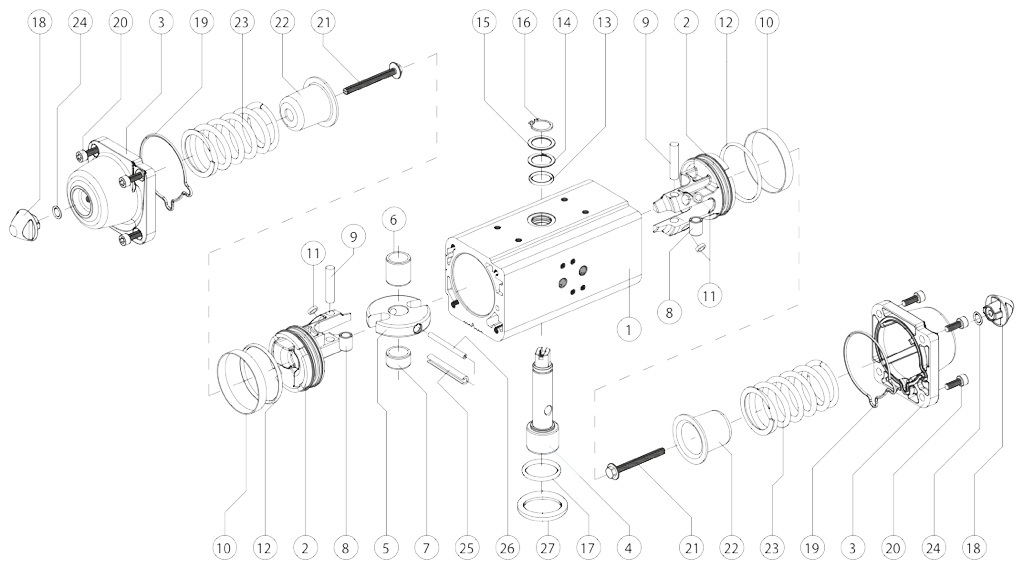

GS15 - GS960

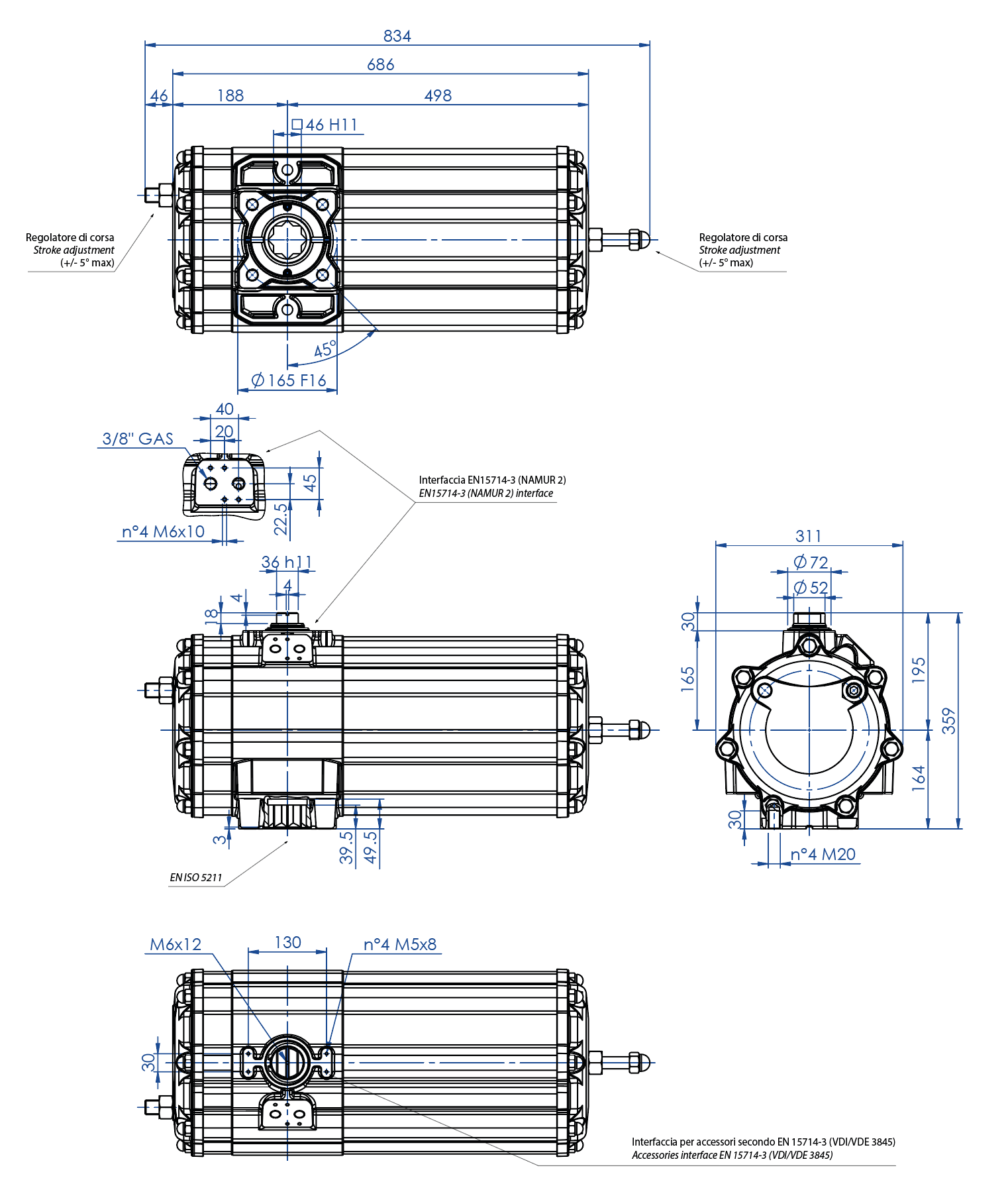

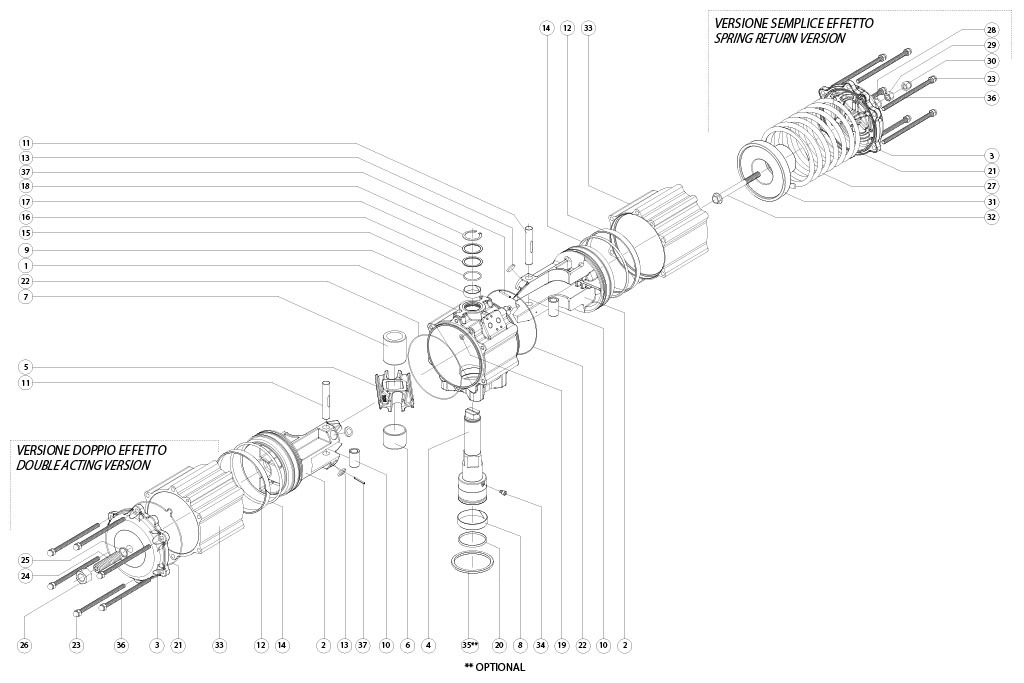

GS1440

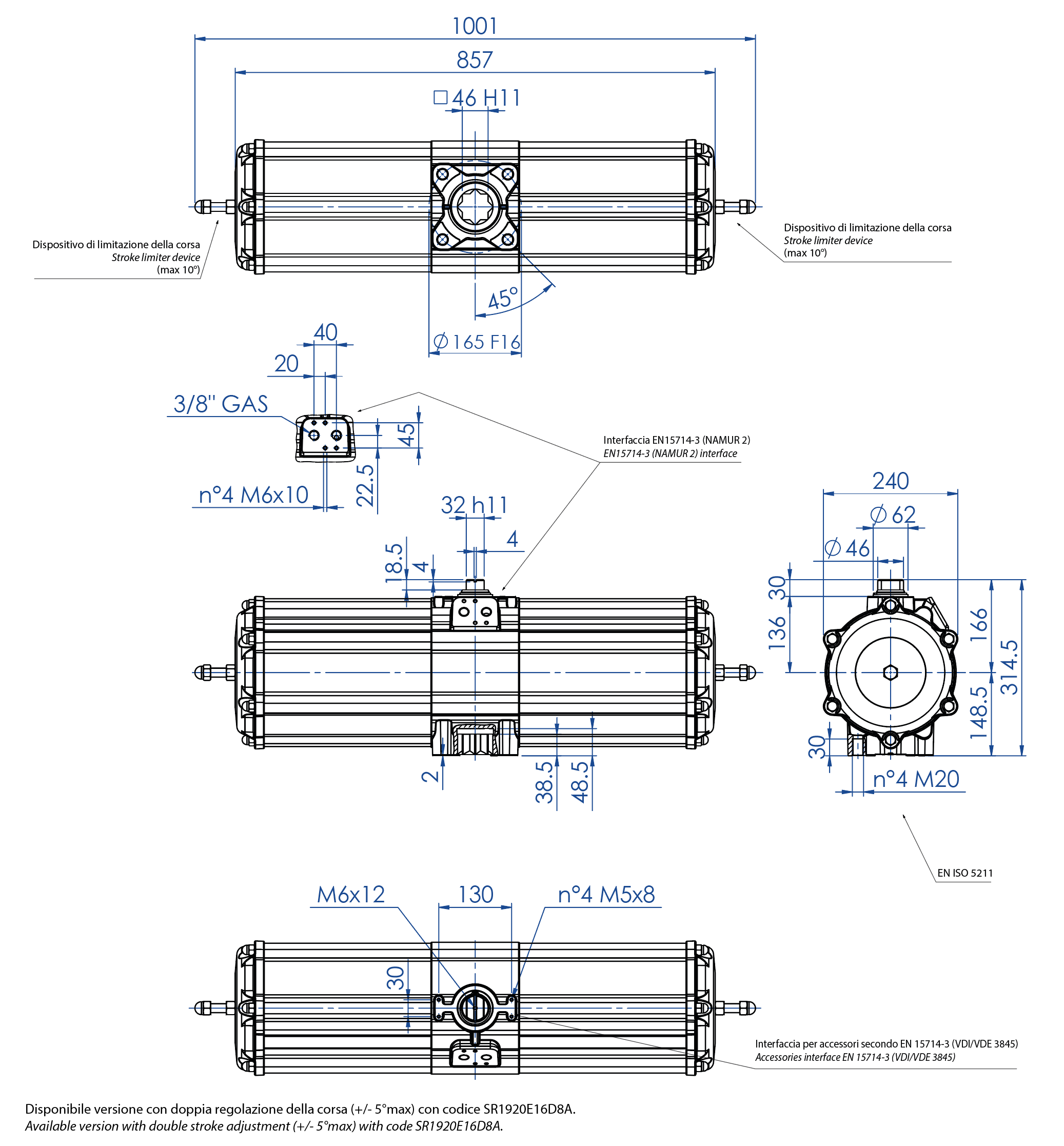

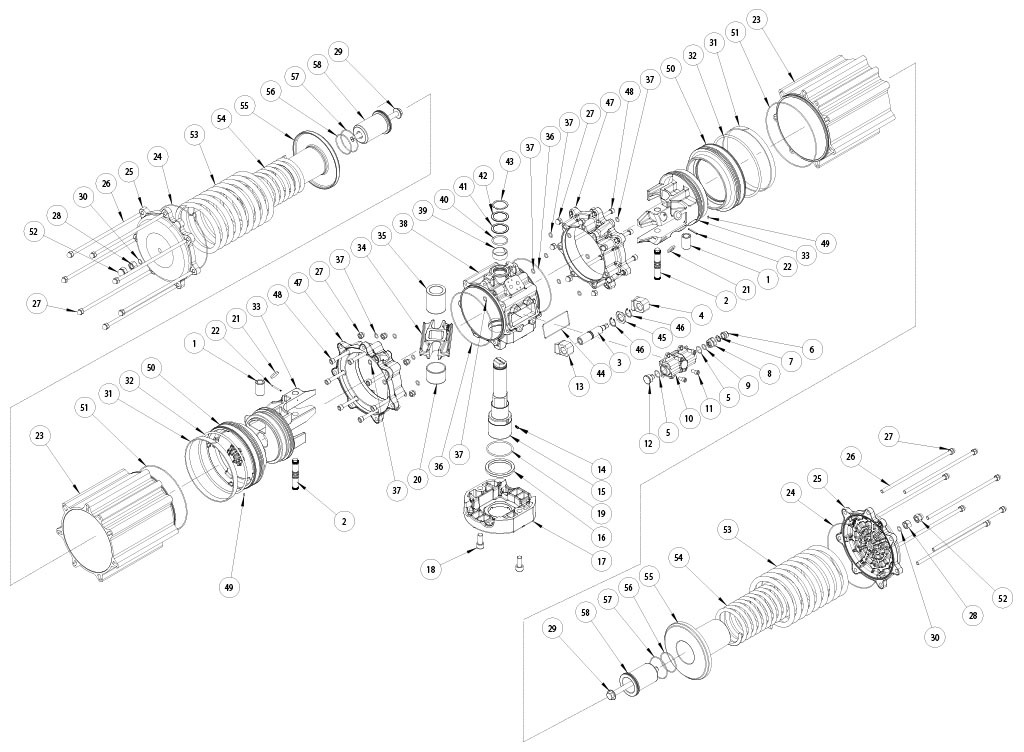

GS1920

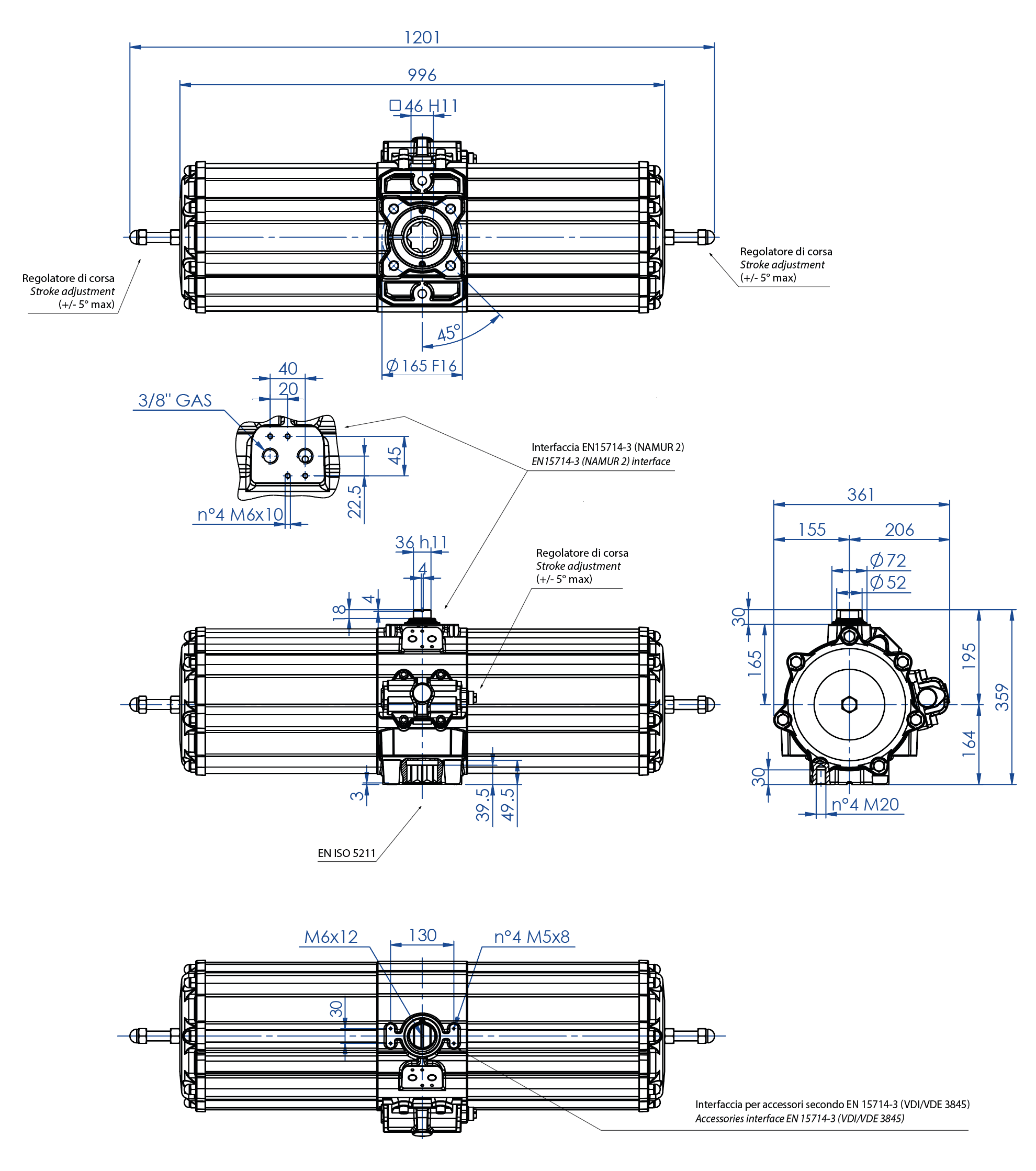

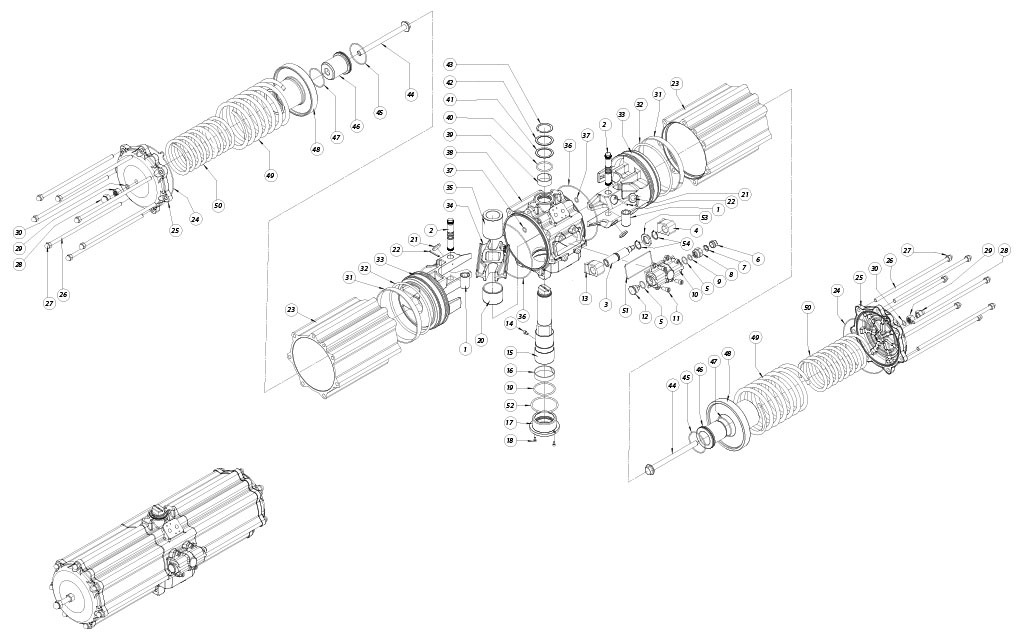

GS2880

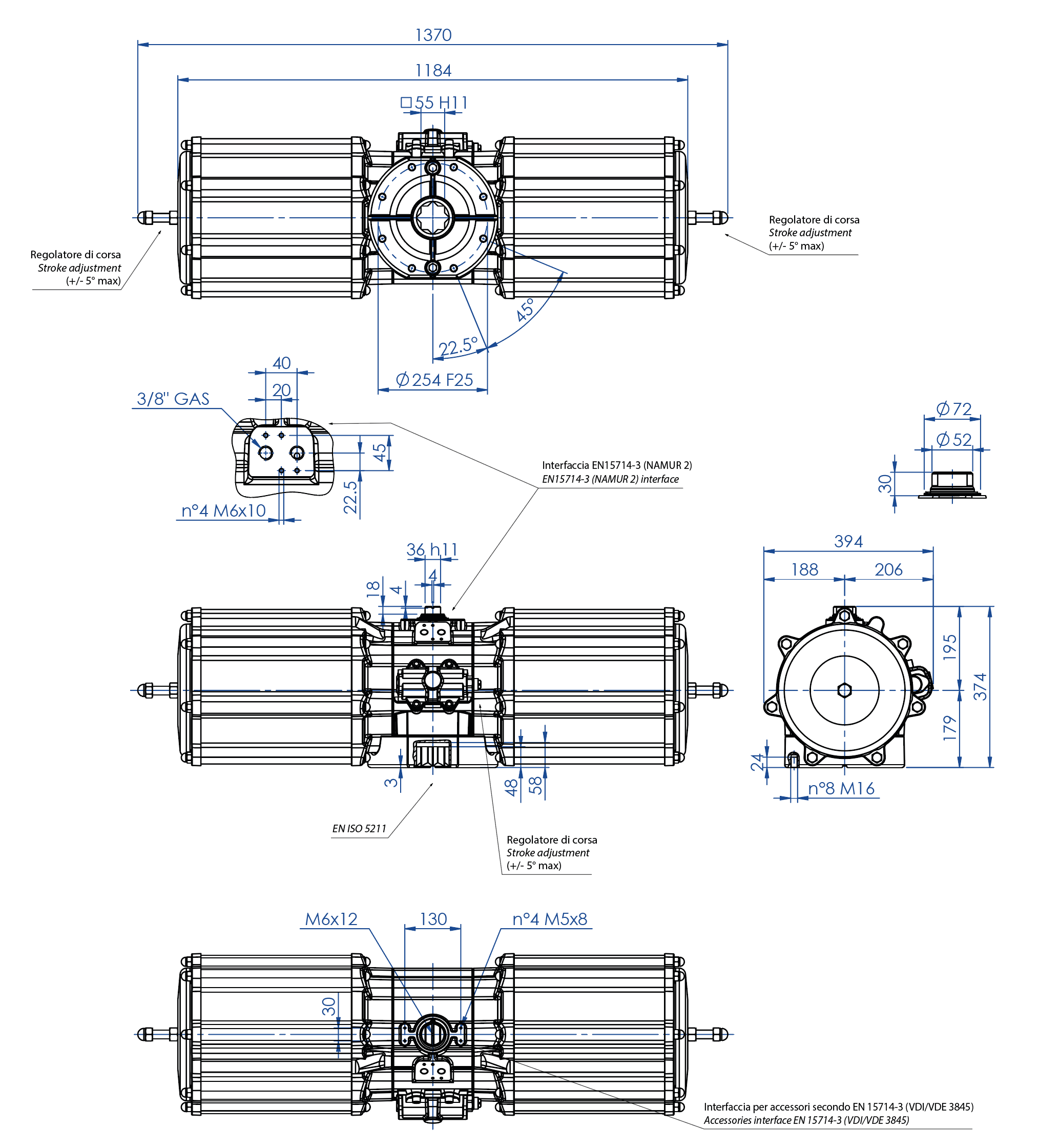

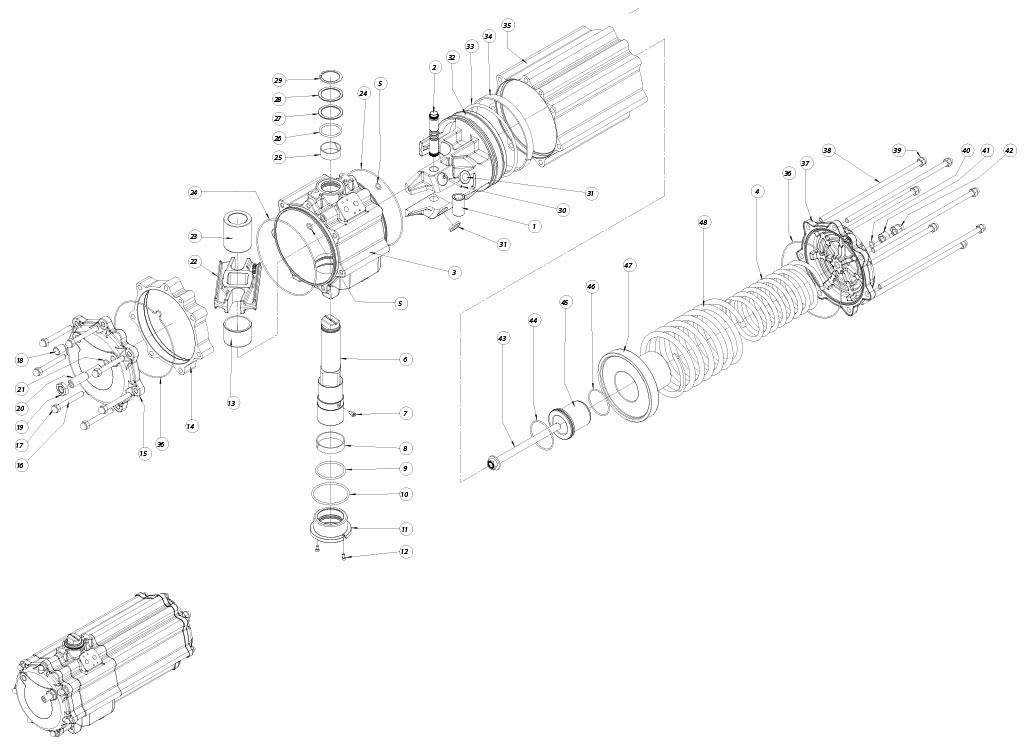

GS4000

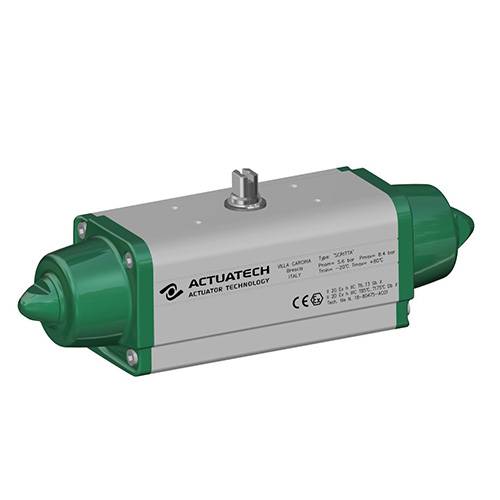

Einfachwirkender pneumatischer Stellantrieb Baugröße von GS15 (Nm) bis GS960 (Nm)

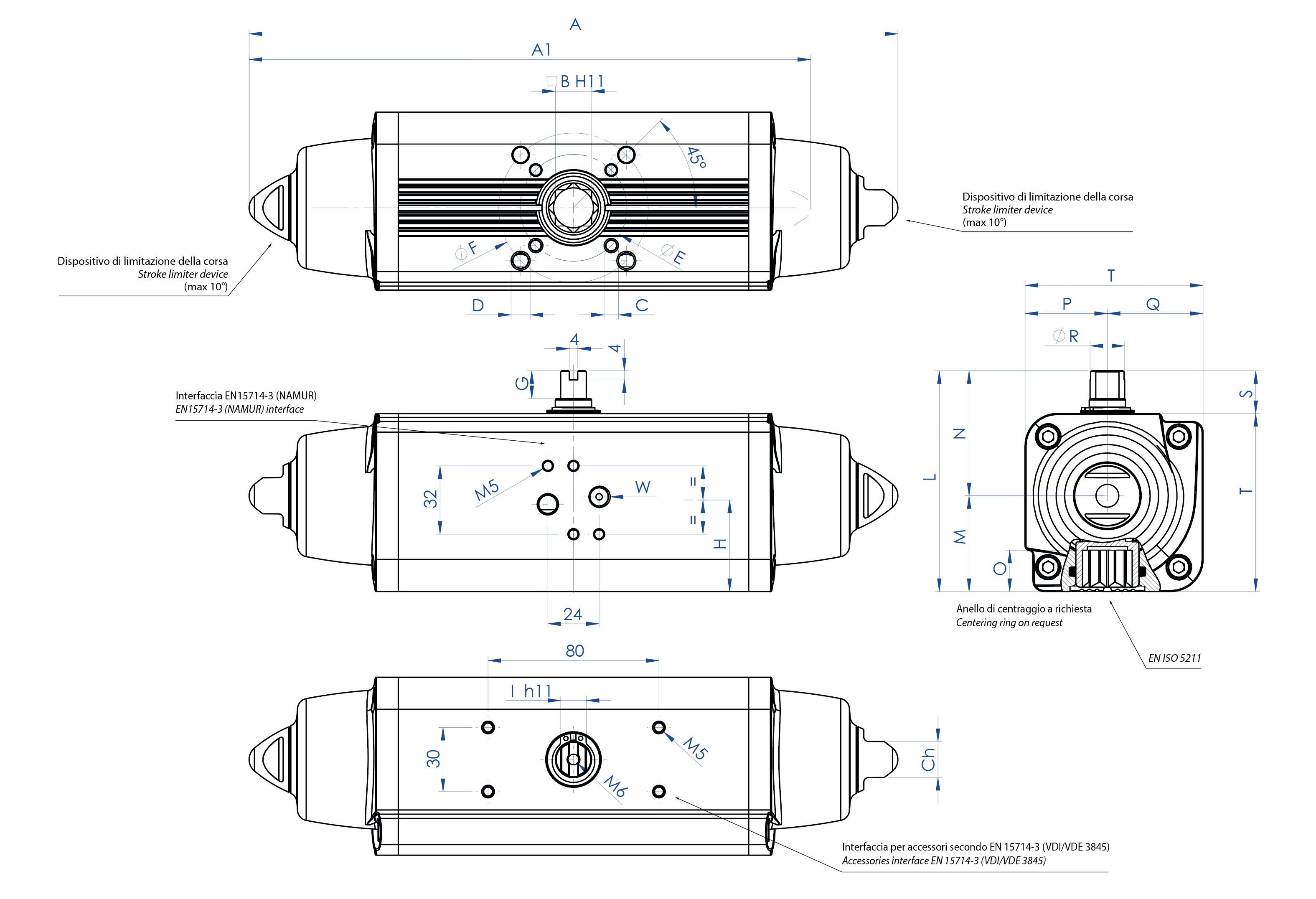

TECHNISCHES DATENBLATT VON GS15 (Nm) bis GS53 (Nm)
Artikelnummer
GS0015401S
GS0015402S
GS0030401S
GS0030402S
GS0053401S
Ersatzdichtungen
KGGI0014
KGGI0016
KGGI0060
Baugröße
GS15
GS30
GS53
ISO
F03/F05
F04
F04
F05/F07
F05/F07
A
233,3
233,3
259
259
304,3
A1 (2,8 Bar)
203,8
203,8
228,5
228,5
270,7
B
11
11
14
14
17
C x Tiefe
M5x8
M5x8
M5x8
M6x9
M6x9
D x Tiefe
M6x9
-
-
M8x12
M8x12
E
36
42
42
50
50
F
50
-
-
70
70
G
10
10
13
13
13
H
30,3
30,3
35,7
35,7
42,8
I
9
9
10
10
12
L
79,2
79,2
90,4
90,4
103,3
M
31,5
31,5
37,7
37,7
44,8
N
47,7
47,7
52,7
52,7
58,5
O
13,2
13,2
16,5
16,5
19,3
P
27,7
27,7
32,7
32,7
38,5
Q
31,5
31,5
37,7
37,7
44,8
R
10,9
10,9
14,5
14,5
16,2
S
20
20
20
20
20
T
59,2
59,2
70,4
70,4
83,3
W (Gas)
1/8"
1/8"
1/8"
1/8"
1/8"
Ch
13
13
13
13
17
Gewicht (kg)
1,2
1,2
1,95
1,95
3
Luft (dm3/Zyklus)
0,09
0,09
0,17
0,17
0,3
H = MITTE DER SOCKELBEFESTIGUNGEN
TECHNISCHES DATENBLATT VON GS60 (Nm) bis GS360 (Nm)
Artikelnummer
GS0060401S
GS0090401S
GS0120401S
GS0180401S
GS0240401S
GS0360401S
Ersatzdichtungen
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023
Baugröße
GS60
GS90
GS120
GS180
GS240
GS360
ISO
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12
A
338,5
393,7
409,6
474
520,5
613
A1 (2,8 Bar)
309,1
341,8
361,6
406,6
454,1
523
B
17
22
22
22
27
27
C x Tiefe
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15
D x Tiefe
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18
E
50
70
70
70
102
102
F
70
102
102
102
125
125
G
13
16
17
19
19
19,5
H
44,8
54,5
58,1
60
57,4
61,5
I
12
15
15
19
19
22
L
107
137,5
141,1
148
164,9
178
M
46,8
56,5
60,1
62
72,9
78,5
N
60,2
81
81
86
92
99,5
O
19,3
24,8
24,8
24,3
29,5
29,5
P
40,2
51
51
56
62
69,5
Q
46,8
56,5
60,1
62
72,9
78,5
R
18
20,2
22,5
25,5
29
31,8
S
20
30
30
30
30
30
T
87
107,5
111,1
118
134,9
148
W (Gas)
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"
Ch
17
22
22
22
27
27
Gewicht (kg)
3,35
5,9
6,8
8,9
11,8
16,5
Luft (dm3/Zyklus)
0,33
0,55
0,8
1
1,5
2
H = MITTE DER SOCKELBEFESTIGUNGEN
TECHNISCHES DATENBLATT VON GS480 (Nm) bis GS960 (Nm)
