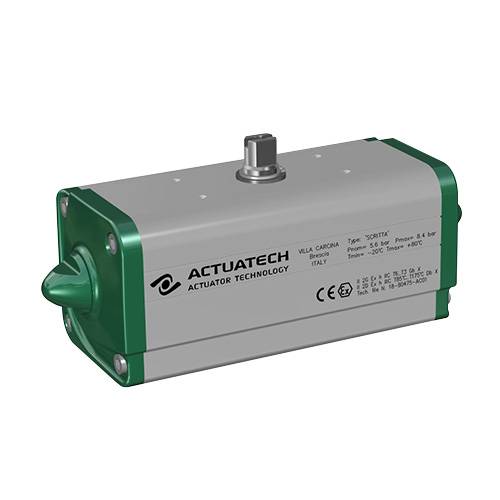

Doppeltwirkender pneumatischer Stellantrieb GD aus Aluminium

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe

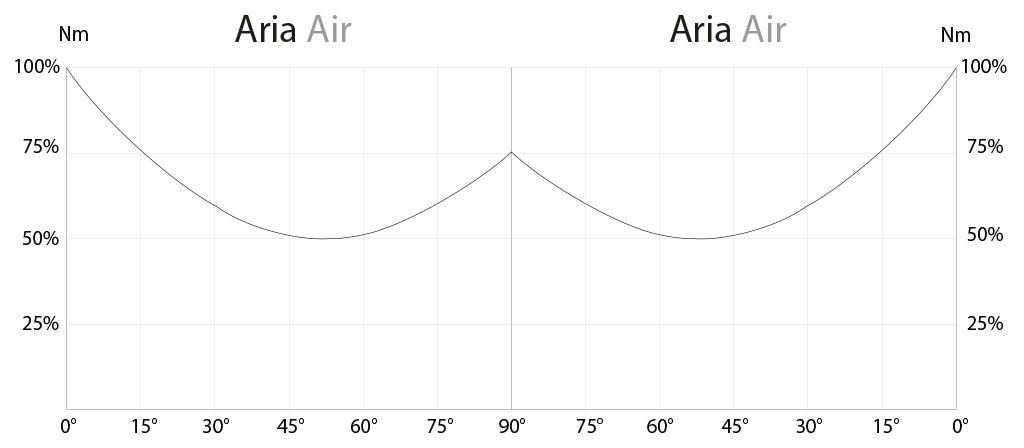

  • diagramme und anlaufmomente
  • merkmale
  • zubehör
  • dokumente
GD8-GD1920
GD2880-GD8000

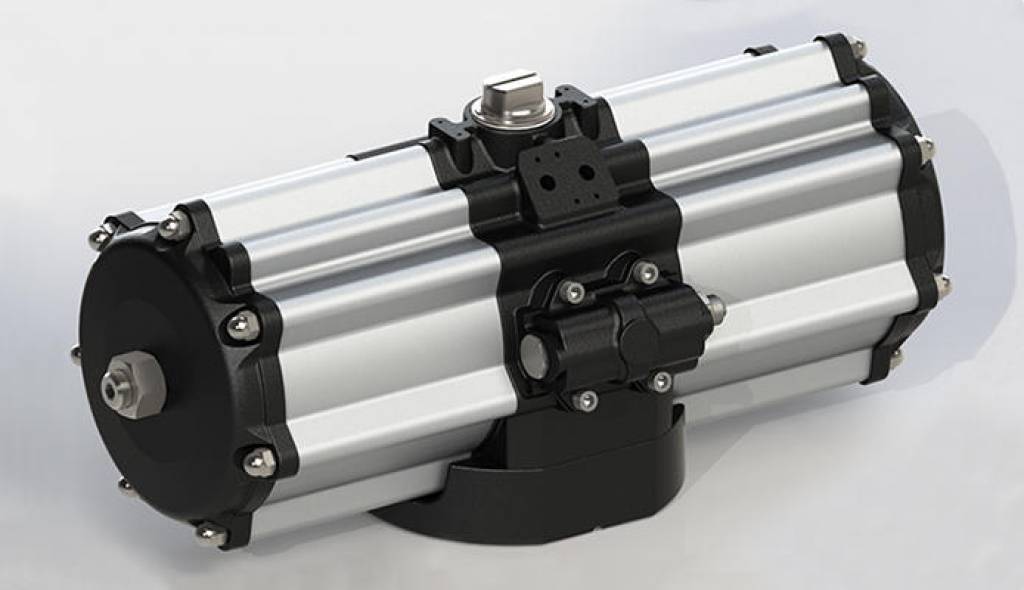

GD5760 mit zentraler Steuerung

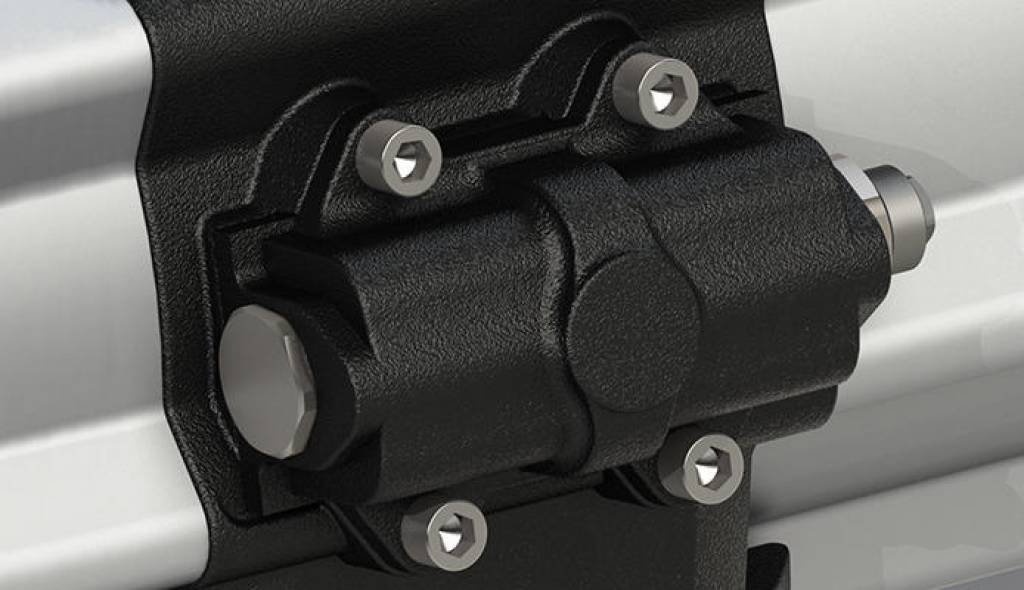

Patentiertes zentrales Steuersystem

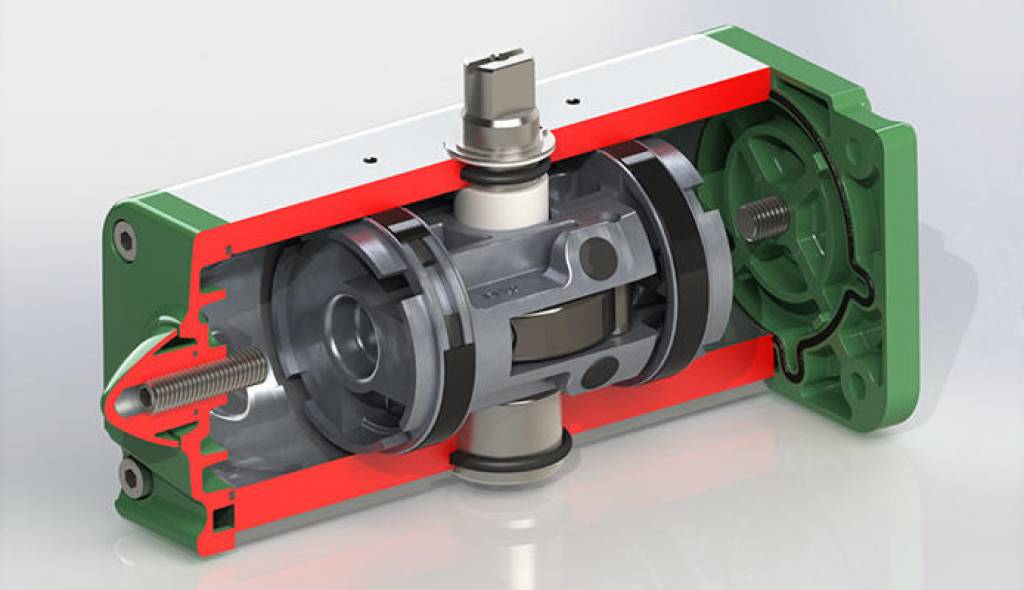

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm)  und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

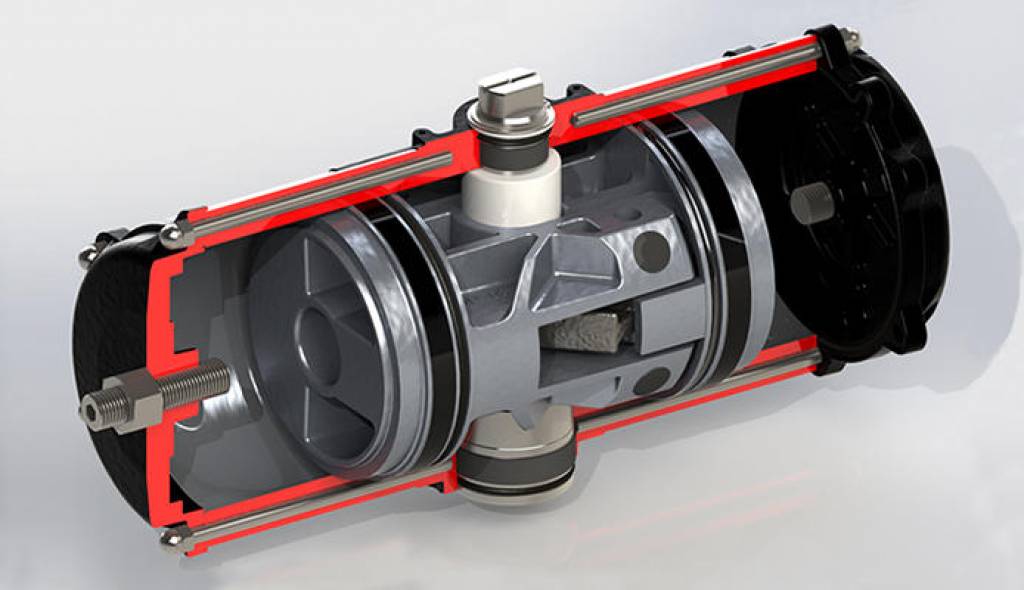

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche (0,15 micron Ra)

Integrierter Anschluss für NAMUR-Magnetventile GD15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei ACTUATECH
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

SIL-3-Zertifikat
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 8 Nm bis 8000 Nm
Flanschanschluss: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: Direkt proportional zum Versorgungsdruck; siehe Tabelle
Bei jedem Antrieb entspricht der Wert, der der Abkürzung GD folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU

BETRIEBSBEDINGUNGEN
Temperatur: -20°C bis +80°C (Sonderausführungen: Hohe Temperatur: -20°C +150°C; niedrige Temperatur: -50°C +60°C)
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar (7 bar für GD8000)
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft
Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit den internen Materialien der verwendeten Version des Stellantriebs kompatibel ist

  • GD08
  • GD15 - GD1920
  • GD2880
  • GD3840
  • GD5760
  • GD8000

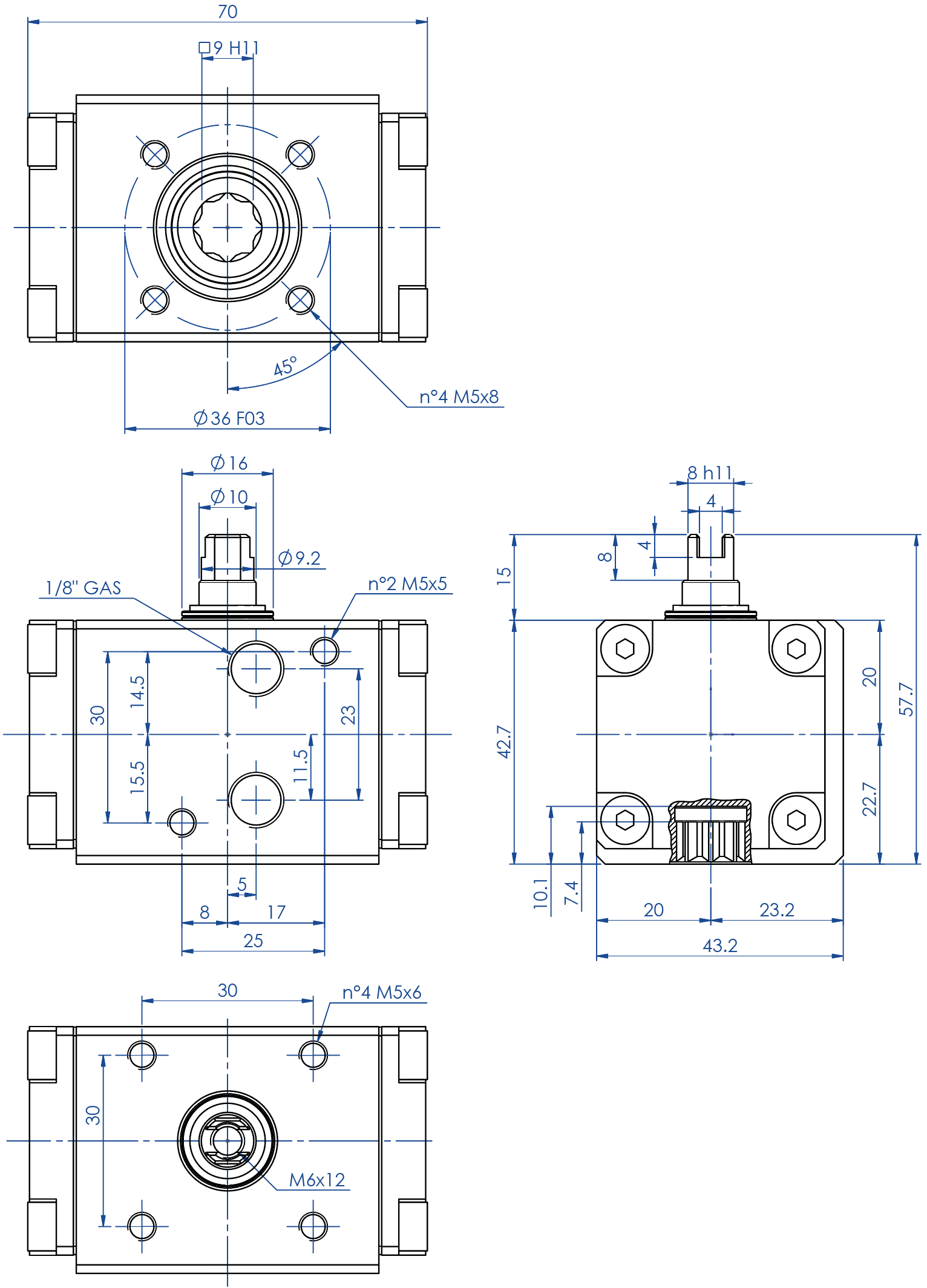

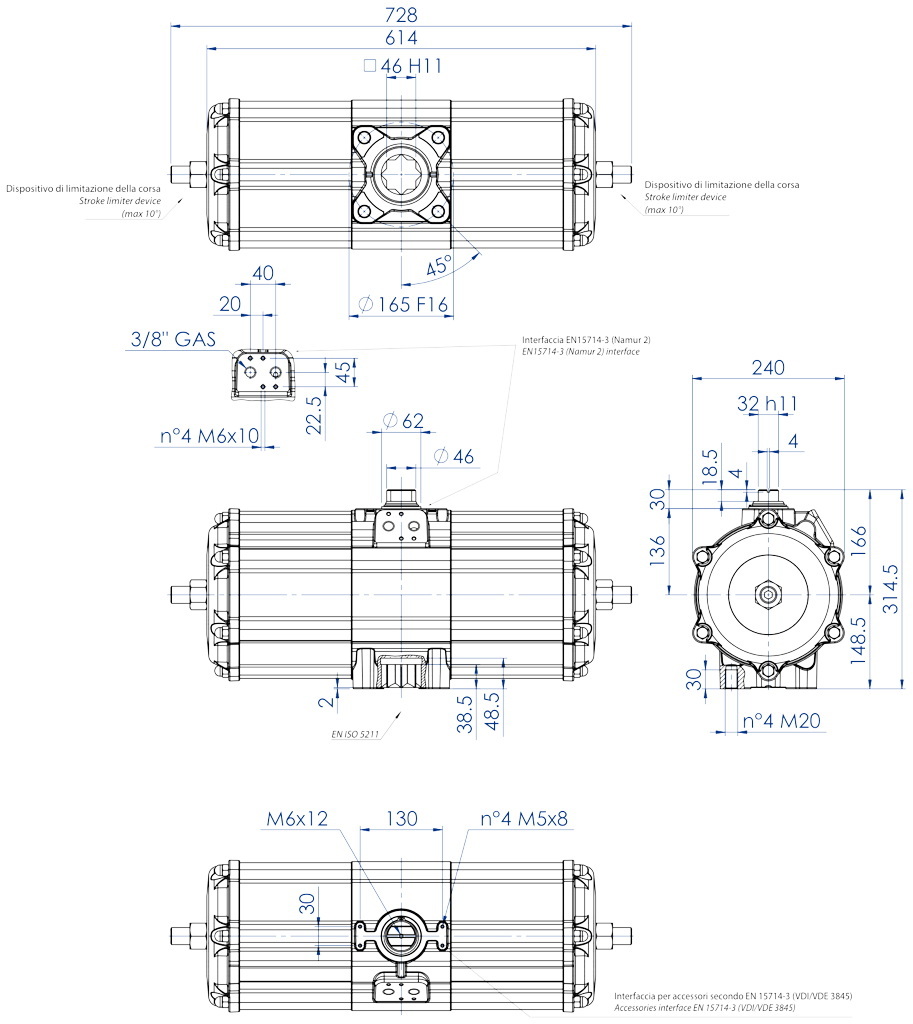

Doppeltwirkender Antrieb Baugröße GD08 (Nm)

TECHNISCHES DATENBLATT GD08 (Nm)
ArtikelnummerGD008401S
Gewicht [Kg]0,29
Luftvolumen [dm3/ Zyklus]0,034
ErsatzdichtungenKGGI0010

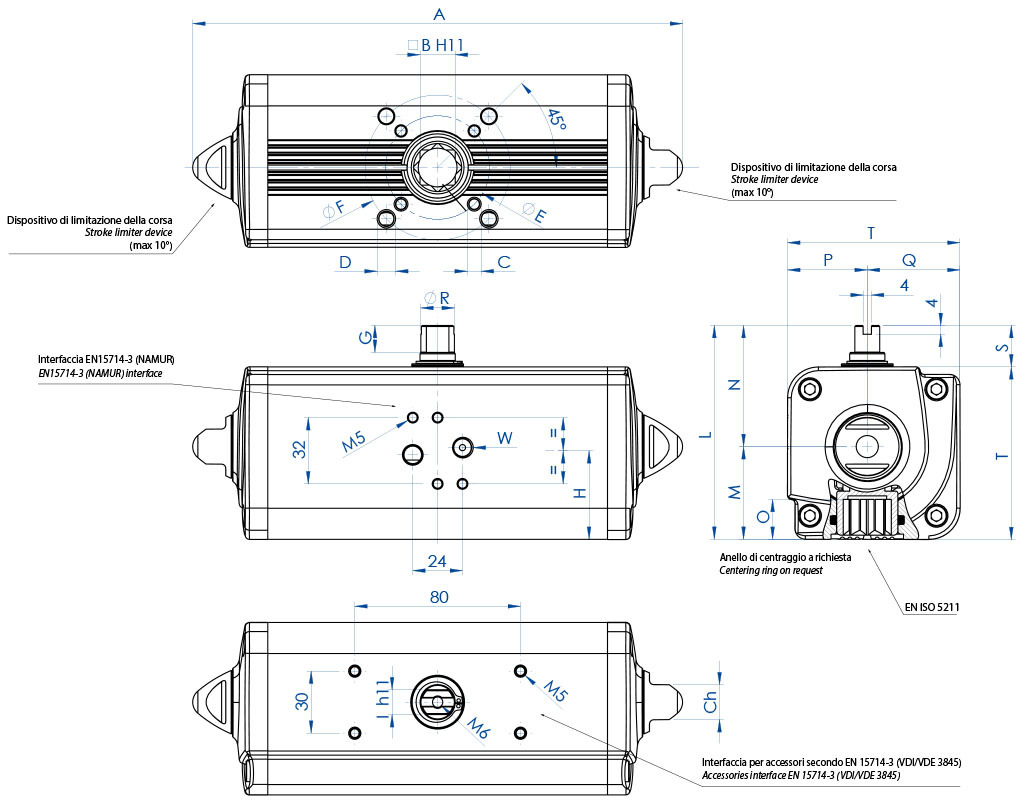

Doppeltwirkender Antrieb Baugröße von GD15 (Nm) bis GD1920 (Nm)

TECHNISCHES DATENBLATT von GD15 (Nm) bis GD60 (Nm)
Artikelnummer
GD0015411S
GD0015412S
GD0030411S
GD0030412S
GD0045411S
GD0045412S
GD0060411S
GD0060412S
Ersatzdichtungen
KGGI0012
KGGI0014
KGGI0015
KGGI0016
Baugröße
GD15
GD30
GD45
GD60
ISO
F03
F04
F03/F05
F04
F04
F03/F05
F04
F05/F07
A
159,1
159,1
174,3
174,3
188,5
188,5
198,1
198,1
B
11
11
11
11
11
11
14
14
C x Tiefe
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M6x9
D x Tiefe
-
-
M6x9
-
-
M6x9
-
M8x12
E
36
42
36
42
42
36
42
50
F
-
-
50
-
-
50
-
70
G
10
10
10
10
13
13
13
13
H
26,8
26,8
30,3
30,3
32,5
32,5
35,7
35,7
I
8
8
9
9
10
10
10
10
L
72,2
72,2
79,2
79,2
84,5
84,5
90,4
90,4
M
28
28
31,5
31,5
34,5
34,5
37,7
37,7
N
44,2
44,2
47,7
47,7
50
50
52,7
52,7
O
13,2
13,2
13,2
13,2
13,2
13,2
16,5
16,5
P
24,2
24,2
27,7
27,7
30
30
32,7
32,7
Q
28
28
31,5
31,5
34,5
34,5
37,7
37,7
R
9,2
9,2
10,9
10,9
12,7
12,7
14,5
14,5
S
20
20
20
20
20
20
20
20
T
52,2
52,2
59,2
59,2
64,5
64,5
70,4
70,4
W (Gas)
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
Ch
13
13
13
13
13
13
13
13
Gewicht (Kg)
0,75
0,75
1
1
1,2
1,2
1,6
1,6
Luft (dm3/Zyklus)
0,08
0,08
0,15
0,15
0,22
0,22
0,3
0,3
H = MITTE DER SOCKELBEFESTIGUNGEN

TECHNISCHES DATENBLATT von GD106 (Nm) bis GD720 (Nm)

Artikelnummer
GD0106411S
GD0120411S
GD0180411S
GD0240411S
GD0360411S
GD0480411S
GD0720411S

ErsatzdichtungenKGGI0060
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023

Baugröße
GD106
GD120
GD180
GD240
GD360
GD480
GD720

ISO
F05/F07
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12

A
237,1
257,4
289,9
313,6
339,3
387,7
433

B
17
17
22
22
22
27
27

C x Tiefe
M6x9
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15

D x Tiefe
M8x12
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18

E
50
50
70
70
70
102
102

F
70
70
102
102
102
125
125

G
13
13
16
17
19
19
19,5

H
42,8
44,8
54,5
58,1
60
57,4
61,5

I
12
12
15
15
19
19
22

L
103,3
107
137,5
141,1
148
164,9
178

M
44,8
46,8
56,5
60,1
62
72,9
78,5

N
58,5
60,2
81
81
86
92
99,5

O
19,3
19,3
24,8
24,8
24,3
29,5
29,5

P
38,5
40,2
51
51
56
62
69,5

Q
44,8
46,8
56,5
60,1
62
72,9
78,5

R
16,2
18
20,2
22,5
25,5
29
31,8

S
20
20
30
30
30
30
30

T
83,3
87
107,5
111,1
118
134,9
148

W (Gas)
1/8"
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"

Ch
17
17
22
22
22
27
27

Gewicht (Kg)
2,5
2,6
4,6
5,4
6,5
9,6
12

Luft (dm3/Zyklus)
0,55
0,59
0,95
1,3
1,8
2,6
3,5

H = MITTE DER SOCKELBEFESTIGUNGEN

TECHNISCHES DATENBLATT von GD960 (Nm) bis GD1920 (Nm)

Artikelnummer
GD0960411S
GD0960412S
GD1440412S
GD1440411S
GD1920412S
GD1920411S

ErsatzdichtungenKGGI0024
KGGI0025
KGGI0026

Baugröße
GD960
GD1440
GD1920

ISO
F10/F12
F14
F12
F14
F12/F16
F14

A
479,4
479,4
567
567
601
601

B
36
36
36
36
46
46

C x Tiefe
M10x15
M16x24
M12x18
M16x24
M12x18
M16x24

D x Tiefe
M12x18
-
-
-
M20x30
-

E
102
140
125
140
125
140

F
125
-
-
-
165
-

G
19,5
19,5
19,5
19,5
18,5
18,5

H
78
78
86,5
86,5
99,2
99,2

I
24
24
27
27
32
32

L
198
198
216
216
237,7
237,7

M
93,5
93,5
101,5
101,5
114,7
114,7

N
104,5
104,5
114,5
114,5
123
123

O
38,5
38,5
38,5
38,5
48,5
48,5

P
74,5
74,5
84,5
84,5
93
93

Q
93,5
93,5
101,5
101,5
114,7
114,7

R
36,5
36,5
41
41
46
46

S
30
30
30
30
30
30

T
168
168
186
186
207,7
207,7

W (Gas)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"

Ch
27
27
36
36
36
36

Gewicht (Kg)
17,4
17,4
23,4
23,4
32
32

Luft (dm3/Zyklus)
4,9
4,9
7,6
7,6
10,2
10,2

H = MITTE DER SOCKELBEFESTIGUNGEN

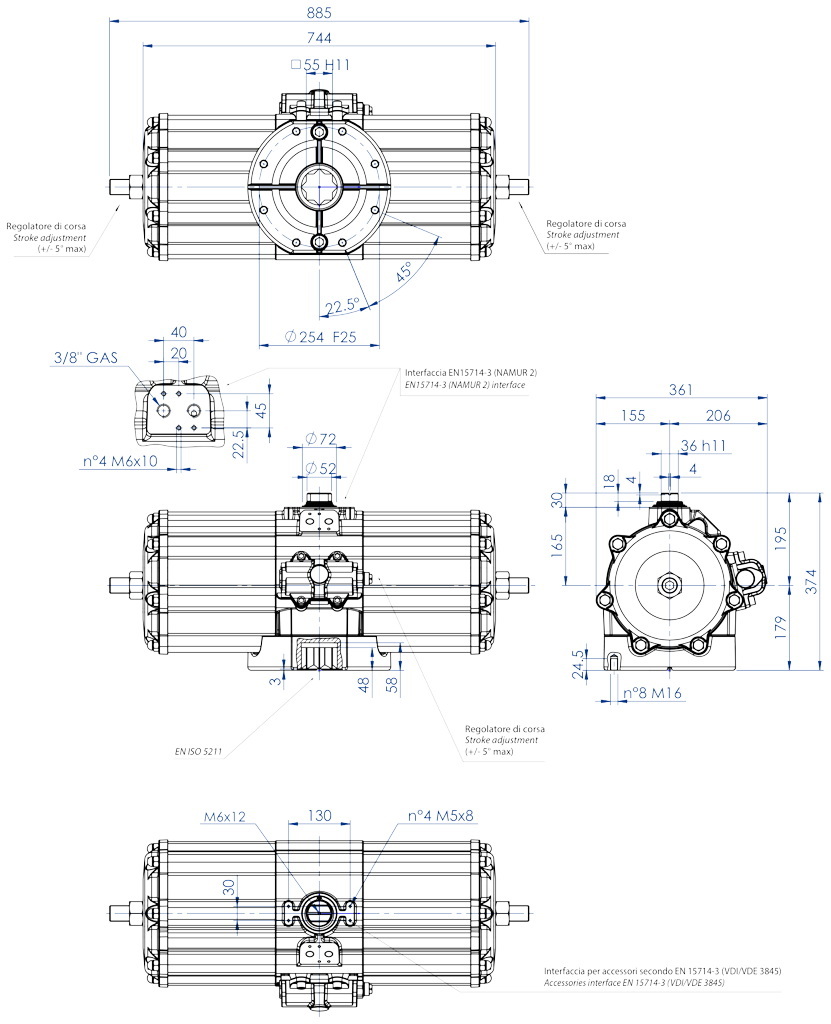

Doppeltwirkender pneumatischer Stellantrieb Baugröße GD 2880 (Nm)

TECHNISCHES DATENBLATT GD 2880 (Nm)
Artikelnummer
GD2880E16D0A
Gewicht [Kg]
55,4
Luftvolumen [dm3/ Zyklus]
20
Ersatzdichtungen
KGGI0635

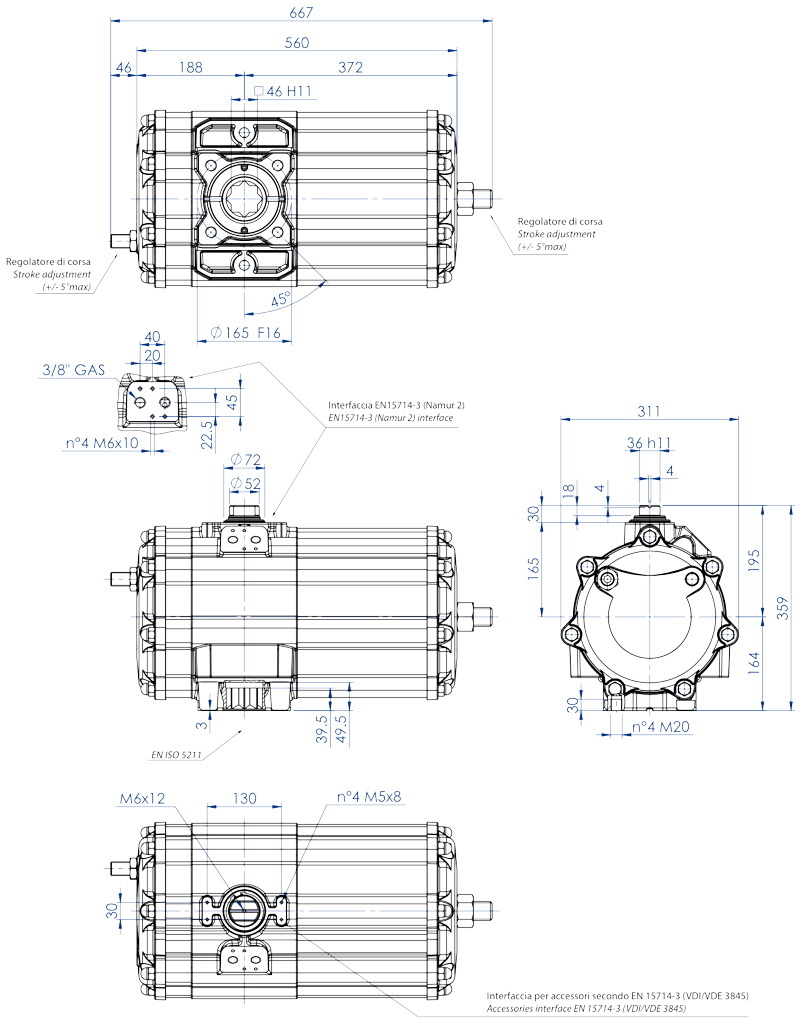

Doppeltwirkender pneumatischer Stellantrieb Baugröße GD 3840 (Nm)

TECHNISCHES DATENBLATT GD 3840 (Nm)
ArtikelnummerGD3840E1600A
Gewicht [Kg]49
Luftvolumen [dm3/ Zyklus]
25,6
ErsatzdichtungenKGGI1030

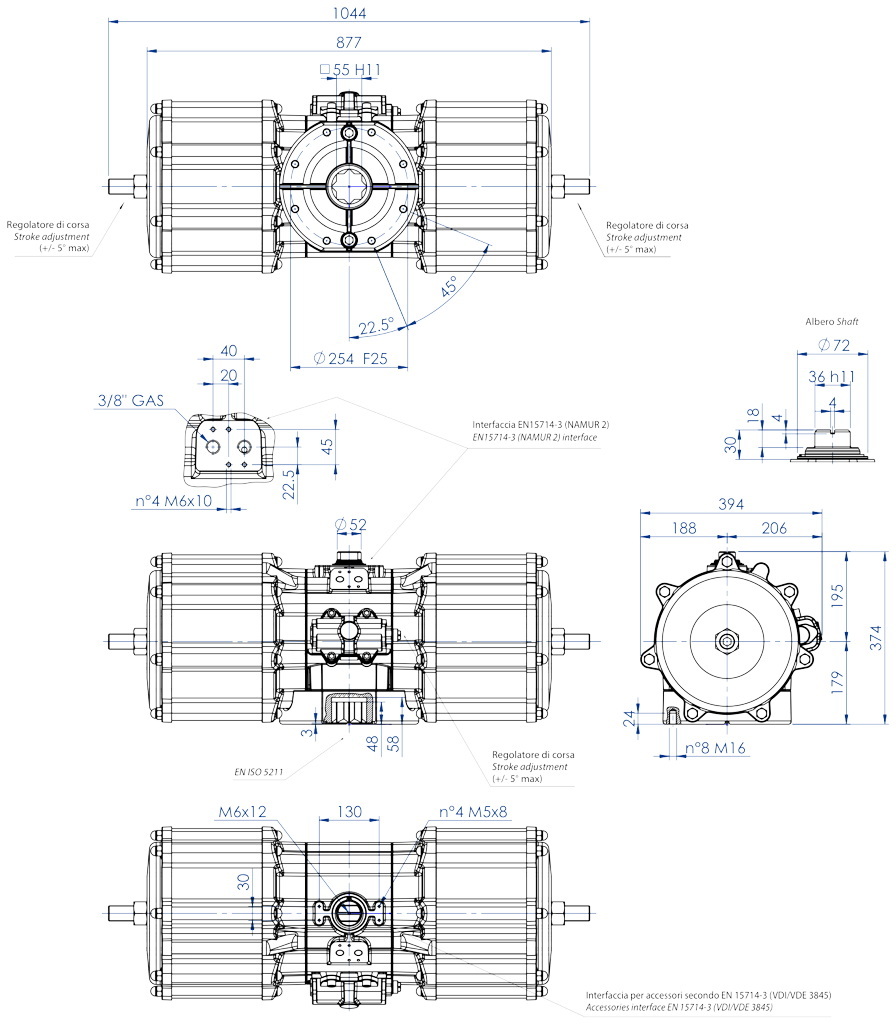

Doppeltwirkender pneumatischer Stellantrieb Baugröße GD 5760 (Nm)

TECHNISCHES DATENBLATT GD 5760 (Nm)
ArtikelnummerGD5760E25D0A
Gewicht [Kg]85,5
Luftvolumen [dm3/ Zyklus]38,0
ErsatzdichtungenKGGI0435

Doppeltwirkender pneumatischer Stellantrieb Baugröße GD 8000 (Nm)

TECHNISCHES DATENBLATT GD 8000 (Nm)
ArtikelnummerGD8000E25D0A
Gewicht [Kg]105,5
Luftvolumen [dm3/ Zyklus]50
ErsatzdichtungenKGGI0440

  • GD08
  • GD15 - GD1920
  • GD2880
  • GD3840
  • GD5760
  • GD8000

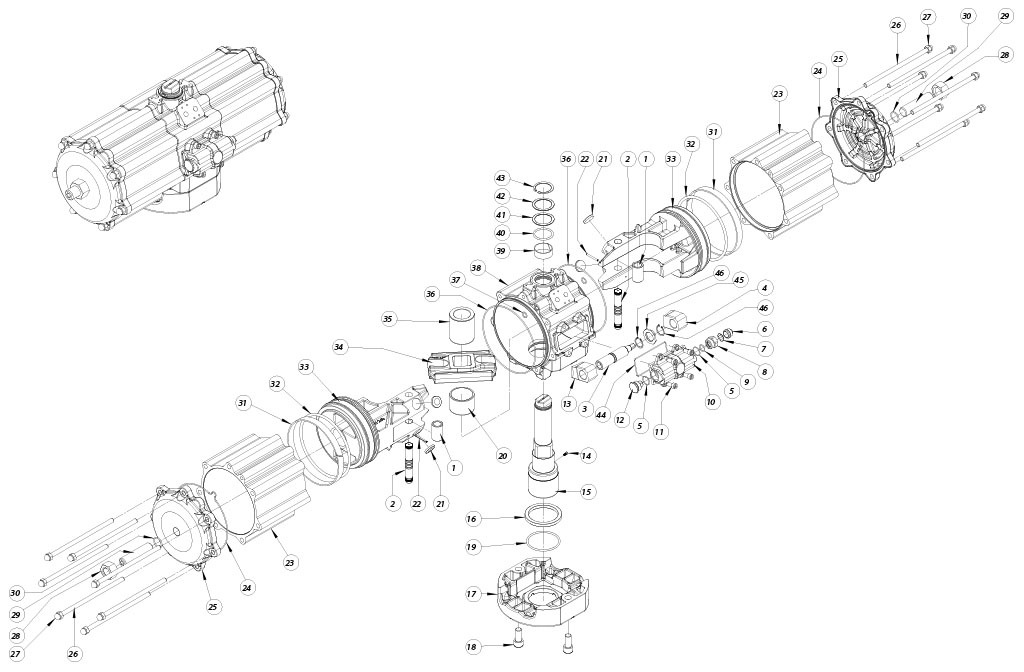

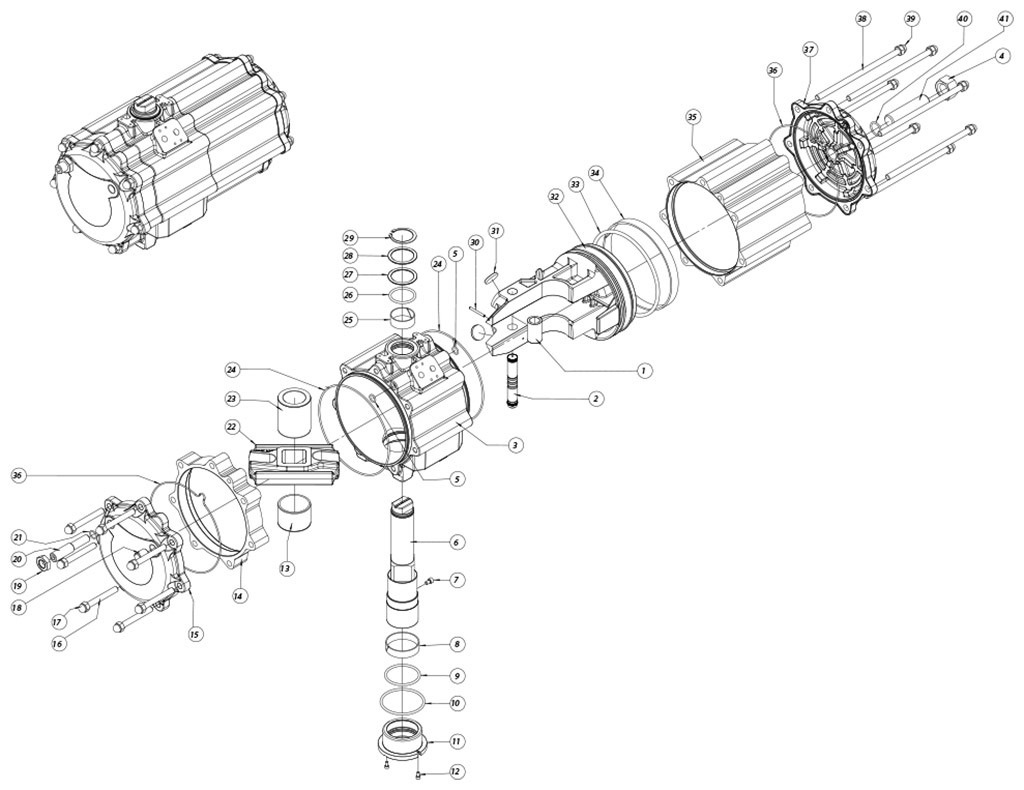

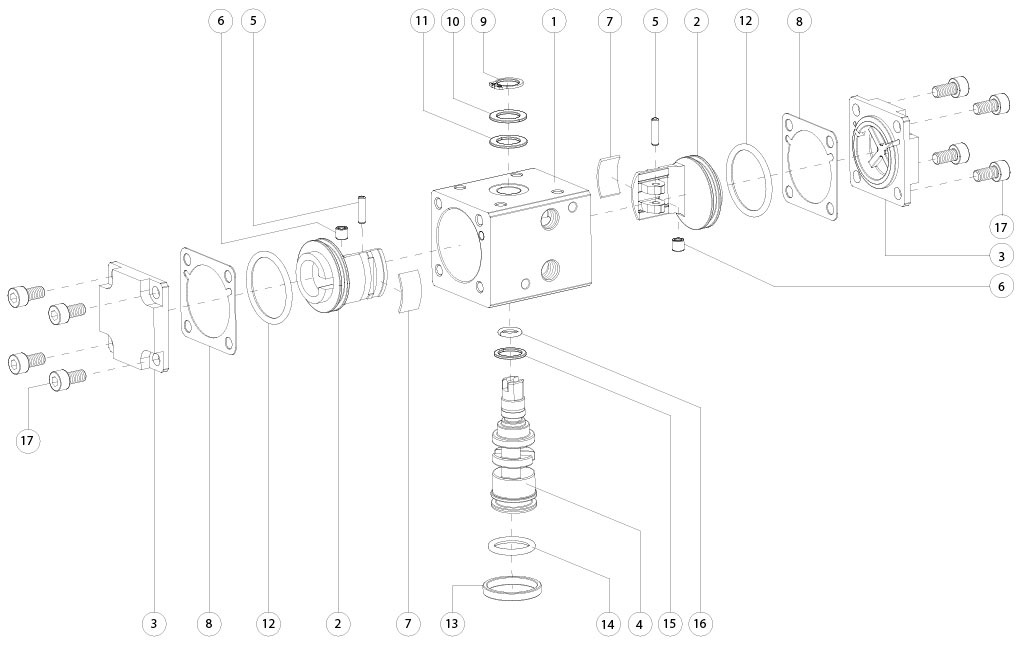

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD8

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD8
PosBezeichnung
Menge
Werkstoff
1Zylinder1Aluminiumlegierung
2Kolben2Aluminiumlegierung
3Kappe DA2Aluminiumlegierung
4Welle1Stahllegierung
5Bolzen2Stahllegierung
6Stahlbuchse2Stahllegierung
7*Stützband2Acetalharz
8*Dichtung2NBR Nitrilkautschuk
9Seeger-Ring1Edelstahl
10Unterlegscheibe1Edelstahl
11*Äußerer Stützring1Acetalharz
12*O-Ring Kolben2NBR Nitrilkautschuk
13Zentrierring F031Aluminiumlegierung
14*O-Ring untere Welle1FKM
15*Innerer Stützring1Acetalharz
16*O-Ring obere Welle 1FKM
17Schrauben8Edelstahl
* Bestandteile des Ersatzkits

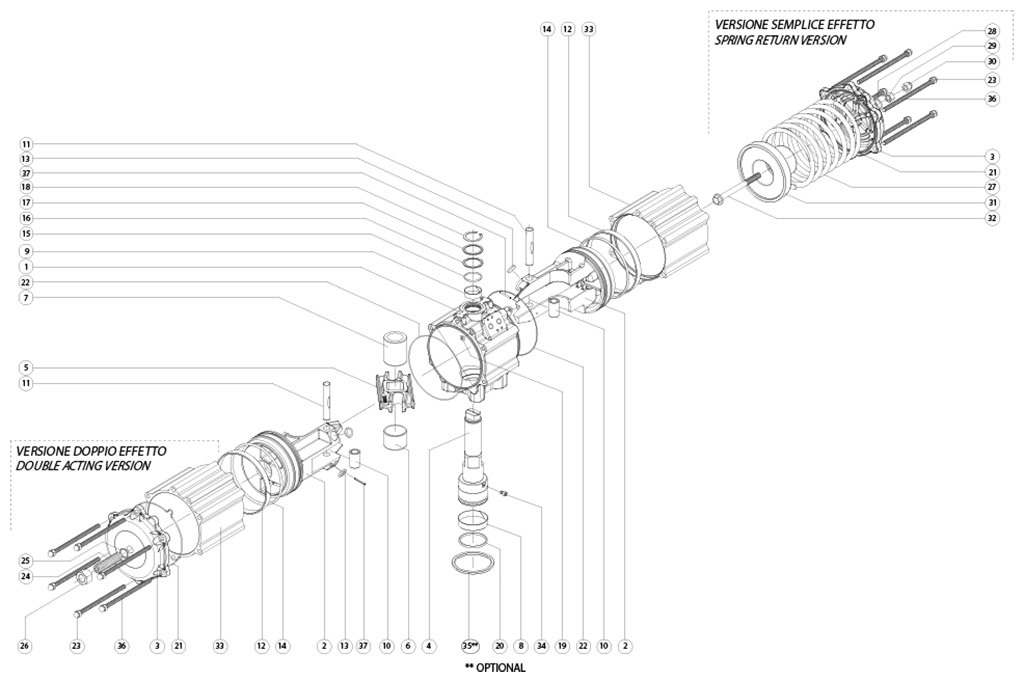

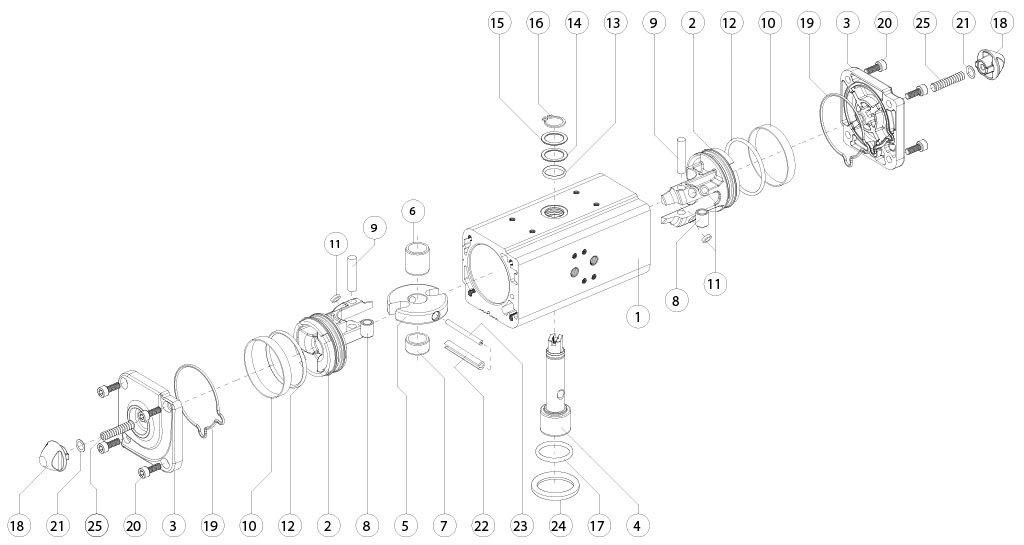

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD15-GD1920

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE GD15-GD1920
PosBezeichnungMengeWerkstoff
1Zylinder1Aluminiumlegierung
2Kolben2Aluminiumlegierung
3Kappe2Aluminiumlegierung
4Welle1Edelstahl
5Gabel1Stahllegierung
6Gleitbuchse1Acetalharz
7Wellenhalterung1Acetalharz
8Buchse2Stahllegierung
9Bolzen2Stahllegierung
10*Dichtring2Polyurethan
11*Stützscheibe4PTFE kohlenstoff-/graphitverstärkt
12*O-Ring Kolben2Nitrilkautschuk
13O-Ring obere Welle1FKM
14Äußerer Stützring1Acetalharz
15Unterlegscheibe1Edelstahl
16Seeger-Ring1Edelstahl
17O-Ring untere Welle1FKM
18Mutter2Aluminiumlegierung
19*O-Ring Kappe2Nitrilkautschuk
20Schrauben8Edelstahl
21*O-Ring2Nitrilkautschuk
22Äußere Spannhülse1Stahllegierung
23Innere Spannhülse1Stahllegierung
24Zentrierring1Aluminiumlegierung
25Hubjustierschraube2Edelstahl
* Bestandteile des Ersatzkits

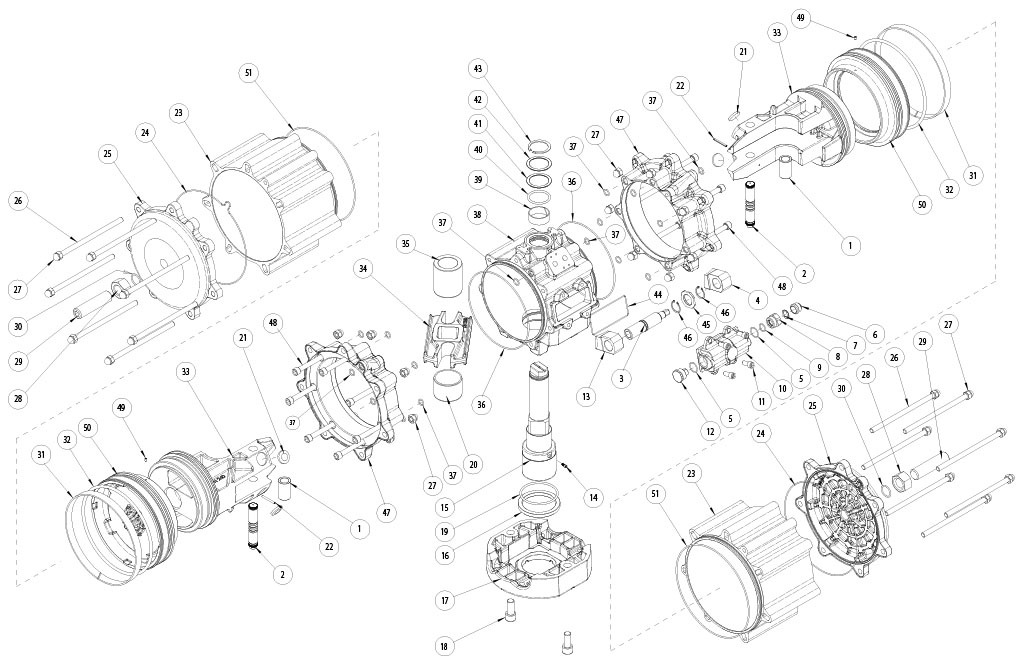

BESTANDDTEILE DOPPELTWWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD2880

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE GD2880
PosBezeichnungMengeWerkstoff
1Stahlbuchse1Stahl
2Stahlstift1Stahl
3Gehäuse1Aluminium
4Mutter1Stahl
5*O-Ring2NBR
6Welle1Stahl
7Schraube Ausblassicherung1Stahl
8*Untere Halterung1Acetalharz
9*O-Ring1FKM
10*O-Ring1FKM
11Untere Lagerbuchse1Aluminium
12Buchsenschraube2Stahl
13Gleitbuchse1Acetalharz
14Abstandhalter1Aluminium
15Kappe1Aluminium
16Montageschraube7Stahl
17Hutmutter7Stahl
18Justierschraube (Kappe)1Stahl
19Mutter 1Stahl
20Justierschraube1Stahl
21*O-Ring1NBR
22Gabel Kurbelschleife1Stahl
23Gleitlager/Halt.1Acetalharz
24*O-Ring2NBR
25*Obere Halterung 1Acetalharz
26*O-Ring1FKM
27*Äußerer Stützring1Acetalharz
28Unterlegscheibe1Stahl
29Seeger-Ring1Stahl
30Stift Ausblassicherung1Stahl
31*Scheiben  (piston back)2Acetalharz
32Kolben1Aluminium
33*O-ring1NBR
34*Führungsring1PTFE kohlenstoff-/graphitverstärkt
35Seitenzylinder1Aluminium
36*O-Ring2NBR
37Kappe1Aluminium
38Montageschraube7Stahl
39Hutmutter7Stahl
40*O-Ring1NBR
41Justierschraube1Stahl
* Bestandteile des Ersatzkits

BESTANDDTEILE DOPPELTWWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD3840

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE GD3840
PosBezeichnung
MengeWerkstoff
1Zylinder1Aluminiumlegierung
2Kolben2Aluminiumlegierung
3Kappe2Aluminiumlegierung
4Welle1Edelstahl
5Gabel Kurbelschleife1Stahllegierung
6Gleitbuchse1Acetalharz
7Gleitbuchse/Halterung
1Acetalharz
8*Untere Halterungsschelle1Acetalharz
9*Obere Halterungsschelle1Acetalharz
10Stahlbuchse2Stahllegierung
11Stahlstift2Stahllegierung
12*Führungsring2PTFE kohlenstoff-/graphitverstärkt
13*Stützscheibe4Acetalharz
14*O-Ring Kolben2NBR
15*O-Ring obere Welle1FKM
16*Äußerer Stützring1Acetalharz
17Unterlegscheibe1Edelstahl
18Seeger-Ring1Edelstahl
19*O-Ring Luftleitung2NBR
20*O-Ring untere Welle1FKM
21*O-Ring Kappe2NBR
22*O-Ring Gehäuse-Zylinder2NBR
23Hutmutter12Edelstahl
24Justierschraube2Edelstahl
25*O-Ring Justierschraube2NBR
26Mutter2Edelstahl
27Feder4Stahllegierung
28*O-Ring Justierung2NBR
29Mutter2Edelstahl
30Hutmutter2Edelstahl
31Federteller2Aluminiumlegierung
32Federvorspannschraube2Edelstahl
33Seitenzylinder2Aluminiumlegierung
34Schraube Ausblassicherung1Edelstahl
35**Zentrierring1Aluminiumlegierung
36Montageschraube12Stahl
37Stift Ausblassicherung2Stahllegierung
* Bestandteile des Ersatzkits
** Optional

BESTANDDTEILE DOPPELTWWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD5760

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE GD5760
PosBezeichnungMengeWerkstoff
1Stahlbuchse2Stahl
2Stahlstift2Stahl
3Stellschraube1Stahl
4Linksanschlag1Stahl
5*O-Ring2NBR
6Schutzkappe1Aluminium
7Verdrehsicherungsscheibe1Stahl
8Durchgangsring1Edelstahl
9*O-Ring1NBR
10Einstellgehäuse 1Aluminium
11Schraube für Einstellgehäuse4Stahl
12Blindring1Edelstahl
13Rechtsanschlag1Stahl
14Schraube Ausblassicherung1Stahl
15Welle1Stahl
16Untere Halterung1Acetalharz
17F25-Schnittstelle1Aluminium
18Schraube für Schnittstelle2Stahl
19*O-Ring1FKM
20Gleitbuchse1Acetalharz
21*Scheiben (piston back)4Acetalharz
22Stift Ausblassicherung2Stahl
23Seitenzylinder2Aluminium
24*O-Ring Kappe2NBR
25Kappe2Aluminium
26Montageschraube 14Stahl
27Hutmutter14Stahl
28Mutter2Stahl
29Justierschraube2Stahl
30*O-Ring2NBR
31*Führungsring2PTFE kohlenstoff-/graphitverstärkt
32*O-Ring Kolben2NBR
33Kolben2Aluminium
34Gabel Kurbelschleife1Stahl
35Gleitbuchse/Halt.1Acetalharz
36*O-Ring2NBR
37*O-Ring2NBR
38Gehäuse1Aluminium
39*Obere Halterung (shaft top)1Acetalharz
40*O-Ring1FKM
41*Äußerer Stützring1Acetalharz
42Unterlegscheibe1Stahl
43Seeger-Montagezange1Stahl
44*Einstellgehäusedichtung1NBR
45Stützscheibe1Stahl
46Seeger-Ring2Stahl
* Bestandteile des Ersatzkits

BESTANDDTEILE DOPPELTWWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD8000

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: GD8000
PosBezeichnungMengeWerkstoff
1Stahlbuchse2Stahl
2Stahlstift2Stahl
3Stellschraube1Stahl
4Linksanschlag1Stahl
5*O-Ring2NBR
6Schutzkappe1Aluminium
7Verdrehsicherungsscheibe1Stahl
8Durchgangsring1Edelstahl
9*O-Ring1NBR
10Einstellgehäuse1Aluminium
11Schraube für Einstellgehäuse4Stahl
12Blindring1Edelstahl
13Rechtsanschlag1Stahl
14Schraube Ausblassicherung1Stahl
15Welle1Stahl
16Untere Halterung1Acetalharz
17F25-Schnittstelle1Aluminium
18Schraube für Schnittstelle2Stahl
19*O-Ring1FKM
20Gleitbuchse1Acetalharz
21Scheiben4Acetalharz
22Stift Ausblassicherung2Stahl
23Seitenzylinder2Aluminium
24*O-Ring Kappe2NBR
25Kappe2Aluminium
26Montageschraube14Stahl
27Hutmutter28Stahl
28Mutter2Stahl
29Justierschraube 2Stahl
30*O-Ring2NBR
31*Führungsring2PTFE kohlenstoff-/graphitverstärkt
32*O-Ring Kolben2NBR
33Kolben2Aluminium
34Gabel1Stahl
35Gleitbuchse/Halt.1Acetalharz
36*O-Ring2NBR
37*O-Ring18NBR
38Gehäuse1Alluminio Aluminium
39*Obere Halterung1Acetalharz
40*O-Ring1FKM
41*Äußerer Stützring1Acetalharz
42Unterlegscheibe1Stahl
43Seeger-Montagezange1Stahl
44*Dichtung Einstellgehäuse1NBR
45Stützscheibe1Stahl
46Seeger-Montagezange2Stahl
47Flansch Red. Zylinderflansch2Aluminium
48Flanschschrauben14Stahl
49Justierschraube2Stahl
50Flansch Red. Kolben2Aluminium
51*O-Ring2NBR
* Bestandteile des Ersatzkits

Diagramm des Drehmoments in Abhängigkeit vom Schwenkwinkel

TABELLE DER DREHMOMENTE (Nm)                 α°= SCHWENKWINKEL
BAUGRÖSSE
α°
3 bar
4 bar
5 bar
5,6 bar
6 bar
7 bar
8 bar
GD 08

3,8
5
6,377,58,810
45°
1,92,53,13,53,84,45
90°
3,856,377,58,810
GD 15

8,0
10,7
13,4
15,0
16,1
18,8
21,4
50°
4,0
5,4
6,7
7,5
8,0
9,4
10,7
90°
6,18,1
10,1
11,3
12,1
14,1
16,1
GD 30

16,1
21,4
26,8
30,0
32,1
37,5
42,9
50°
8,0
10,7
13,4
15,0
16,1
18,8
21,4
90°
12,116,1
20,1
22,5
24,1
28,1
32,1
GD 45

24,1
32,1
40,2
45,0
48,2
56,3
64,3
50°
12,1
16,1
20,1
22,5
24,1
28,1
32,1
90°
18,1
24,1
30,1
33,836,2
42,2
48,2
GD 60

32,1
42,9
53,6
60,0
64,3
75,0
85,7
50°
16,1
21,4
26,8
30,0
32,1
37,5
42,9
90°
24,1
32,1
40,2
45,0
48,2
56,3
64,3
GD 106

56,8
75,7
94,6
106,0
113,6
132,5
151,4
50°
28,4
37,9
47,3
53,0
56,8
66,3
75,7
90°
42,9
57,1
71,4
80,0
85,7
100,0
114,3
GD 120

64,3
85,7
107,1
120,0
128,6
150,0
171,4
50°
32,1
42,9
53,6
60,0
64,3
75,0
85,7
90°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
GD 180

96,4
128,4
160,7180,0
192,9225,0
257,1
50°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
90°
72,3
96,4
120,5135,0
144,6168,8
192,9
GD 240

128,6
171,4
214,3
240,0
257,1
300,0
342,9
50°
64,3
85,7
107,1
120,0
128,6
150,0
171,4
90°
96,4
128,6
160,7
180,0
192,9
225,0
257,1
GD 360

192,9
257,1
321,4360,0
385,7450,0514,3
50°
96,4
128,6
160,7180,0
192,9225,0257,1
90°
144,6
192,9241,1270,0
289,3337,5385,7
GD 480

257,1
342,9
428,6
480,0
514,3
600,0
685,7
50°
128,6
171,4
214,3
240,0
257,1
300,0
342,9
90°
192,9
257,1
321,4
360,0
385,7
450,0
514,3
GD 720

385,7
514,3642,9720,0
771,4900,01028,6
50°
192,9
257,1321,4
360,0
385,7450,0514,3
90°
289,3
385,7482,1540,0
578,6675,0771,4
GD 960

514,3
685,7
857,1
960,0
1028,6
1200,0
1371,4
50°
257,1
342,9
428,6
480,0
514,3
600,0
685,7
90°
385,7
514,3
642,9
720,0
771,4
900,0
1028,6
GD 1440

771,4
1028,61285,71440,0
1542,9
1800,02057,1
50°
385,7514,3642,9720,0
771,4
900,01028,6
90°
578,6
771,4964,31080,0
1157,1
1350,01542,9
GD 1920

1028,6
1371,4
1714,3
1920,0
2057,1
2400,0
2742,9
50°
514,3
685,7857,1
960,0
1028,6
1200,0
1371,4
90°
771,4
1028,6
1285,7
1440,0
1542,9
1800,0
2057,1
GD 2880

1542,9
2057,12571,4
2880,0
3085,7
3600,0
4114,3
50°
771,4
1028,6
1285,7
1440,0
1542,91800,0
2057,1
90°
1157,1
1542,91928,6
2160,0
2314,3
2700,0
3085,7
GD 3840

2057,1
2742,93428,63840,0
4114,34800,0
5485,7
50°
1028,6
1371,4
1714,31920,0
2057,12400,0
2742,9
90°
1542,9
2057,12571,42880,0
3085,73600,0
4114,3
GD 5760

3085,7
4114,3
5142,95760,0
6171,4
7200,0
8228,6
50°
1542,9
2057,1
2571,4
2880,0
3085,7
3600,0
4114,3
90°
2314,3
3085,7
3857,1
4320,0
4628,6
5400,0
6171,4
GD 8000

4285,7
5714,3
7142,9
8000,0
8571,4
10000,0
---
50°
2142,9
2857,1
3571,4
4000,0
4285,7
5000,0
---
90°
3214,3
4285,7
5357,1
6000,0
6428,6
7500,0
---

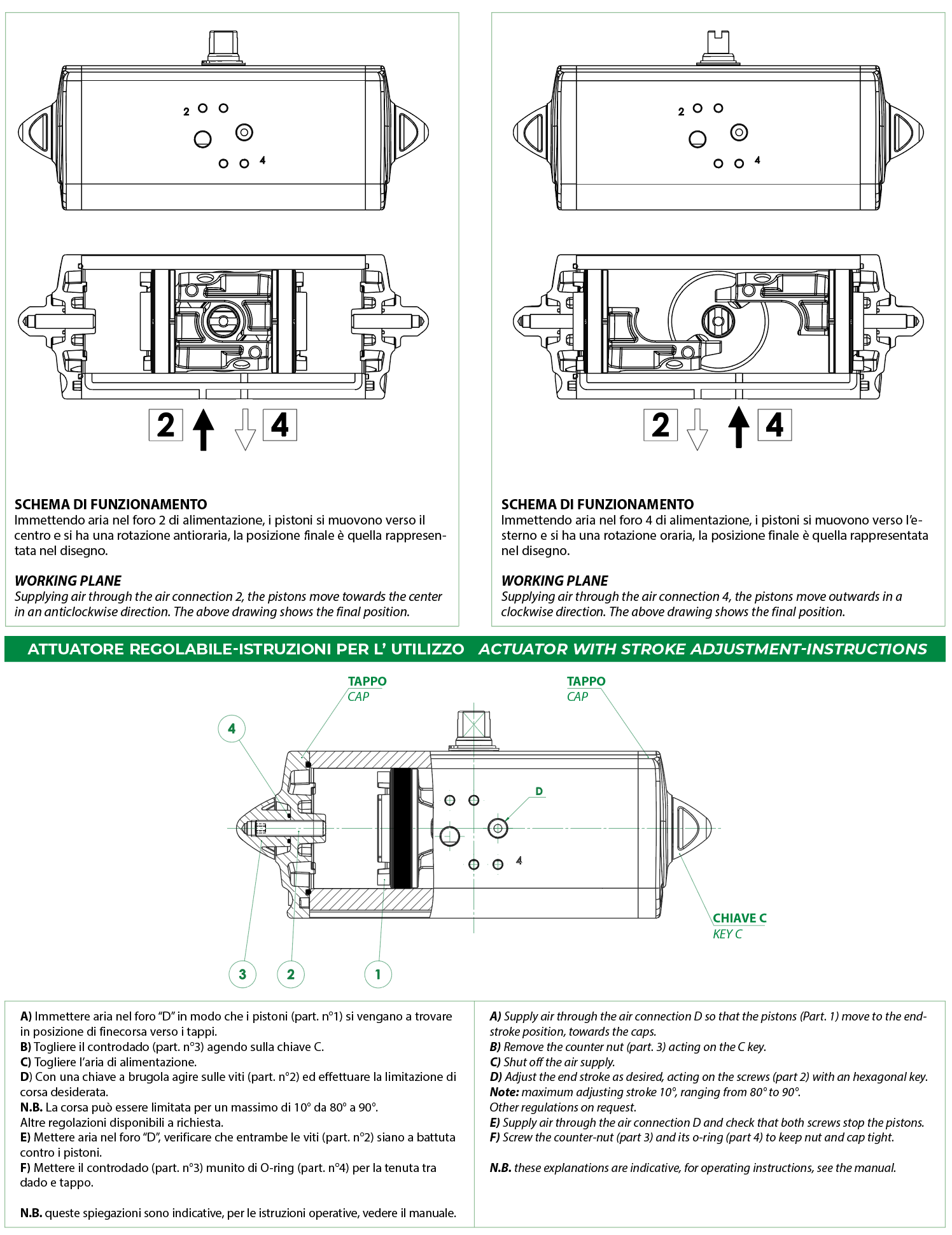

FUNKTIONSSCHEMA PNEUMATISCHER STELLANTRIEB GD

Zeichnungen links= Ventil in geöffneter Position
Zeichnungen rechts = Ventil in geschlossener Position


Typisches Luftanschlussdiagramm
Anschluss 2 ist mit den Seitenkammern des Zylinders verbunden: Durch Zufuhr von Druckluft in Anschluss 2 dreht sich die Antriebswelle des doppeltwirkenden Standardantriebs gegen den Uhrzeigersinn, um sich zu öffnen. Anschluss 4 ist mit der Zwischenkammer verbunden. Wenn dieser unter Druck steht, dreht sich die Welle zum Öffnen im Uhrzeigersinn. Die Fernsteuerung der Funktionalität des Stellantriebs muss durch direkten Anschluss des Magnetventils an die Standardschnittstelle des Stellantriebs VDE / VDI 3845 NAMUR oder über Rohre erfolgen, die an die mit den Nummern 2 und 4 gekennzeichneten Anschlüsse angeschraubt werden (an einen separaten Schaltschrank angeschlossen).
Gemäß der internationalen Norm ISO 5599-2 sind die Position, die Lage sowie Ausrichtung und Form der Luftzufuhranschlüsse klar ausgewiesen und mit den Nummern (2) und (4) gekennzeichnet.

SIGNALMODUL MIT ENDSCHALTERN

MANUELLE ENTRIEGELUNG

MAGNETVENTILE NAMUR

MAGNETVENTILE

ELEKTROPNEUMATISCHER STELLUNGSREGLER (EIGENSICHERHEIT)

PNEUMATISCHER STELLUNGSREGLER

NÄHERUNGSSCHALTER

ELEKTROMECHANISCHE ENDSCHALTER

PNEUMATISCHE ENDSCHALTER

EXPLOSIONSSICHERE ENDSCHALTER II2GD ExdIIC

Für weitere Informationen siehe ACTUATECH Zubehörkatalog.
